Zmiana kierunkowskazów w motocyklu: oporniki, przerywacz i montaż LED

Montaż kierunkowskazów motocyklowych LED to popularna modernizacja i tuning, która poprawia widoczność i nadaje maszynie nowoczesny wygląd. Głównym problemem, jaki pojawia się po wymianie, jest zbyt szybkie miganie – tzw. hiper-flash. Aby kierunkowskazy LED działały poprawnie, należy zastosować dedykowany przerywacz (przekaźnik) LED lub zamontować rezystory (oporniki) równolegle w instalacji. Dodatkowo trzeba zadbać o homologację kierunkowskazów do motocykli (oznaczenie E na kloszu) oraz zachować minimalne rozstawy: z tyłu co najmniej 180 mm, z przodu 240 mm. Poniżej wyjaśniamy wszystko krok po kroku, aby montaż był bezpieczny, skuteczny i zgodny z przepisami.

Tradycyjne żarówki kierunkowskazów mają moc najczęściej 10 W lub 21 W. Fabryczny przerywacz (przekaźnik) migaczy zaprojektowany jest do takiego właśnie obciążenia – mierzy pobór prądu i na tej podstawie steruje częstotliwością migania. Diody LED pobierają znacznie mniej energii, często zaledwie 1-3 W. Dla fabrycznego przerywacza oznacza to „przepaloną żarówkę”, więc w odpowiedzi zaczyna migać znacznie szybciej, sygnalizując rzekomą awarię. To zjawisko nazywa się hiper-flash i jest najczęstszą przyczyną frustracji po montażu kierunkowskazów LED.

Czym jest hiper-flash i skąd bierze się problem z częstotliwością migania

Hiper-flash to gwałtowne, bardzo szybkie miganie kierunkowskazu, często dwukrotnie szybsze niż normalne. W niektórych modelach motocykli wyposażonych w elektroniczny przerywacz (sterowany mikroprocesorem) układ porównuje pobór prądu z zapisaną wartością wzorcową. Gdy wartość jest zbyt niska (jak w przypadku LED), sterownik skraca czas świecenia i zwiększa częstotliwość. W starszych jednośladach z przerywaczem bimetalicznym (termicznym) problem jest rzadszy, ale również może wystąpić, jeśli różnica obciążenia jest znacząca. Hiper-flash nie tylko irytuje, ale też może wprowadzać w błąd innych uczestników ruchu, dlatego wymaga korekty.

Przerywacz LED czy rezystory – które rozwiązanie wybrać

Do wyboru są dwie sprawdzone metody: wymiana fabrycznego przerywacza na dedykowany przerywacz LED lub montaż rezystorów równoległych w obwodzie każdego kierunkowskazu. Która opcja jest lepsza? W większości przypadków przerywacz LED to rozwiązanie czystsze, prostsze i łatwe w montażu oraz bezpieczniejsze. Jeśli jednak w Twoim motocyklu nie ma dostępnego zamiennika lub przerywacz jest zintegrowany z innymi modułami (np. alarmem), wtedy konieczne stają się rezystory. Poniżej omawiamy obie metody.

Wymiana przerywacza na wersję LED krok po kroku

Przerywacz LED to urządzenie zaprojektowane do pracy z niskim poborem prądu. Montaż polega na odłączeniu fabrycznego przerywacza i wpięciu nowego – w większości przypadków jest to operacja typu plug-and-play. Oto ogólna instrukcja:

1. Zlokalizuj fabryczny przerywacz – zwykle znajduje się pod siedzeniem, w okolicy skrzynki bezpieczników lub za owiewką.
2. Odłącz przewody od starego przerywacza (lub wyciągnij go z gniazda, jeśli jest wtykowy).
3. Podłącz nowy przerywacz LED zgodnie z oznaczeniami (zwykle jeden pin to masa, drugi sygnał, trzeci wyjście na kierunkowskazy). W przypadku wtyku standardowego 2-pinowego lub 3-pinowego producent dołącza schemat.
4. Zamocuj przerywacz w suchym miejscu, z dala od źródeł ciepła.
5. Przetestuj działanie kierunkowskazów – powinny migać ze stałą, prawidłową częstotliwością (ok. 60-90 mignięć na minutę).

Zalety przerywacza LED: brak dodatkowych elementów grzejących się w instalacji, prosty montaż, trwałość, poprawna praca przy niskim poborze prądu, zachowanie estetyki fabrycznego okablowania. To najczystsza i najprostsza metoda.

Montaż rezystorów do kierunkowskazów LED krok po kroku

Jeśli nie ma możliwości wymiany przerywacza na wersję LED (np. w motocyklach z integracją w zestawie wskaźników), pozostają rezystory równoległe. Oporniki symulują obciążenie zwykłej żarówki, „oszukując” układ elektryczny motocykla. Należy je montować równolegle między przewód zasilający plus (+) a masę (-), zwykle jeden opornik na jeden kierunkowskaz lub jedną stronę – czyli komplet 4 sztuk w przypadku czterech kierunkowskazów.

Jak dobrać rezystory: parametry, moc i sposób podłączenia

Najczęściej stosuje się rezystory o wartości 10 Ω lub 8,2 Ω i mocy 20 W-50 W. Wartość rezystancji dobiera się tak, aby sumaryczne obciążenie w obwodzie było zbliżone do obciążenia tradycyjnej żarówki. Przykładowo: jeśli żarówka miała 21 W (ok. 5,5 Ω przy 12 V), a LED pobiera 2 W, to rezystor 10 Ω połączony równolegle da wypadkową rezystancję ok. 3,5 Ω, co zapewni obciążenie zbliżone do oryginału. Producenci często zalecają konkretne modele do swoich kierunkowskazów motocyklowych – warto skorzystać z ich rekomendacji. Oporniki montuje się w obwodzie każdego kierunkowskazu lub pary (lewy/prawy). Ważne jest, aby połączenie było lutowane lub za pomocą złączek termokurczliwych – unikaj taśmy izolacyjnej, która może puścić pod wpływem ciepła.

Gdzie montować rezystory, aby uniknąć przegrzania instalacji

Rezystory wydzielają duże ilości ciepła – to ich główna wada. Podczas pracy opornik może osiągać temperaturę nawet 100-150 °C. Dlatego absolutnie nie wolno montować go w pobliżu plastikowych elementów, przewodów paliwowych, gumowych osłon ani tapicerki. Najlepszym miejscem jest metalowa rama motocykla – zapewnia odprowadzanie ciepła i minimalizuje ryzyko uszkodzenia. Rezystor należy przymocować do ramy za pomocą odpowiednich mocowań, np. opaski metalowej lub wkrętu samowiercącego, dodatkowo stosując pastę termoprzewodzącą. Przed montażem sprawdź, czy w danym miejscu nie ma przewodów hamulcowych ani paliwowych – bezpieczeństwo jest priorytetem.

Polaryzacja LED – co zrobić, gdy kierunkowskaz nie działa

Diody LED są wrażliwe na biegunowość – jeśli po podłączeniu kierunkowskaz nie świeci, najprawdopodobniej jest odwrotnie spolaryzowany. Rozwiązanie jest proste: należy zamienić przewody miejscami. W większości zestawów LED do kierunkowskazów motocyklowych przewody są oznaczone kolorystycznie (np. czarny masa, czerwony plus), ale jeśli nie ma oznaczeń, można sprawdzić polaryzację multimetrem lub próbnikiem. W niektórych modelach motocykli występuje polaryzacja zmienna w zależności od tego, czy kierunkowskaz jest włączony – wtedy konieczne może być zastosowanie mostka prostowniczego, ale zdarza się to rzadko. Po zamianie przewodów dioda powinna zaświecić prawidłowo.

Homologacja kierunkowskazów LED – jakie oznaczenia muszą mieć

Aby kierunkowskazy do motocykli były legalne w ruchu drogowym, muszą posiadać homologację. Szukać należy oznaczenia E w okręgu na kloszu (obudowie) – to znak, że produkt spełnia normy EKG ONZ (Regulamin nr 6). Liczba po literze E oznacza kraj homologacji (np. E1 – Niemcy, E4 – Holandia, E9 – Hiszpania). Brak oznaczenia E może skutkować negatywnym wynikiem przeglądu technicznego, a także mandatem podczas kontroli drogowej. Oprócz oznaczenia na kloszu, kierunkowskazy muszą emitować światło o barwie żółtej (bursztynowej) w przedziale 580-595 nm. Białe diody w kierunkowskazach tylnych są niedozwolone, chyba że pełnią również funkcję światła pozycyjnego i są odpowiednio przystosowane.

Minimalne odległości i wymagania montażowe kierunkowskazów w motocyklu

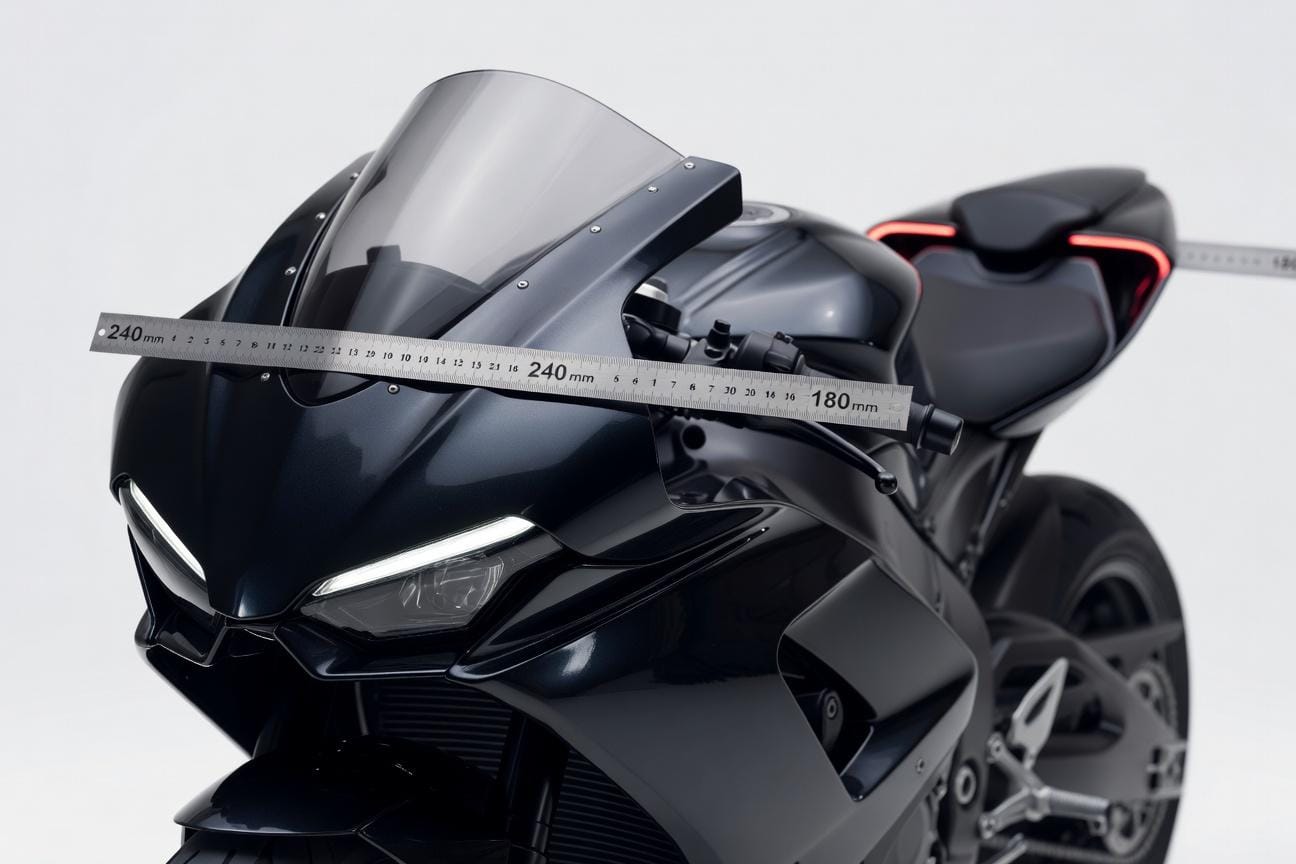

Przepisy określają również minimalne rozstawy kierunkowskazów. Z tyłu motocykla odległość między skrajnymi punktami świateł musi wynosić co najmniej 180 mm. Z przodu wymagane jest minimum 240 mm. Odległości mierzy się od wewnętrznych krawędzi kloszy. Dodatkowo kierunkowskazy muszą być widoczne pod kątem 20 stopni na zewnątrz od osi pojazdu (dla kierunkowskazów przednich i tylnych) oraz 45 stopni w górę i 60 stopni w dół względem płaszczyzny poziomej. W praktyce oznacza to, że nie można montować kierunkowskazów zbyt blisko siebie ani zbyt nisko. W przypadku modeli motocykli z owiewkami warto sprawdzić, czy światła nie są zasłonięte przez elementy nadwozia.

Najczęstsze błędy przy montażu kierunkowskazów LED

1. Brak homologacji – montaż tanich, niehomologowanych kierunkowskazów z niebieskimi lub białymi diodami.
2. Zły montaż rezystorów – umieszczenie oporników w pobliżu plastiku lub przewodów grozi pożarem.
3. Ignorowanie polaryzacji – próba podłączenia LED na siłę bez sprawdzenia biegunowości.
4. Nieprawidłowe odległości – zbyt mały rozstaw między kierunkowskazami, zwłaszcza z tyłu.
5. Użycie zbyt małej mocy rezystora – opornik 10 W szybko się przepali; minimalna moc to 20 W, zalecana 50 W.
6. Brak zabezpieczenia przed wilgocią – złącza narażone na deszcz i błoto ulegają korozji.

Przerywacz LED vs rezystory – tabela porównawcza

Najczęściej zadawane pytania (FAQ)

Dlaczego kierunkowskazy LED migają za szybko?

Bo fabryczny przerywacz (migacz) jest przystosowany do wyższego poboru prądu żarówek (10 W lub 21 W). LED pobierają mniej, więc przerywacz interpretuje to jako awarię i zwiększa częstotliwość – to hiper-flash.

Czy lepszy jest przerywacz LED czy rezystory?

Zdecydowanie przerywacz LED – jest bezpieczniejszy, łatwe w montażu, nie obciąża akumulatora i nie wydziela ciepła. Rezystory to rozwiązanie awaryjne, gdy nie ma możliwości wymiany przerywacza.

Jak podłączyć rezystor do kierunkowskazu LED?

Rezystor montuje się równolegle między przewód zasilający plus (+) a masę (-). Jeden opornik na jeden kierunkowskaz lub na stronę. Połączenie powinno być lutowane lub za pomocą złączek termokurczliwych.

Co zrobić, gdy LED nie świeci po podłączeniu?

Najprawdopodobniej jest odwrotna polaryzacja – należy zamienić przewody miejscami. Diody LED są wrażliwe na biegunowość, w przeciwieństwie do żarówek.

Czy kierunkowskazy LED do motocykli bez homologacji są legalne?

Nie. Aby były legalne, muszą mieć oznaczenie E w okręgu na kloszu. Brak homologacji grozi negatywnym wynikiem przeglądu technicznego i mandatem.

Jaki minimalny rozstaw kierunkowskazów w motocyklu?

Z tyłu minimum 180 mm, z przodu minimum 240 mm (mierzone między wewnętrznymi krawędziami kloszy).

Jak przygotować motocykl do przeglądu technicznego po wymianie kierunkowskazów

1. Sprawdź, czy wszystkie kierunkowskazy mają oznaczenie homologacji E.
2. Upewnij się, że barwa światła jest bursztynowa (żółta) – nie biała ani niebieska.
3. Zmierzyć odległości między kierunkowskazami: tył min. 180 mm, przód min. 240 mm.
4. Sprawdź, czy kierunkowskazy są widoczne pod wymaganymi kątami – nic nie może ich zasłaniać.
5. Przetestuj częstotliwość migania – powinna wynosić 60-90 mignięć na minutę.
6. Jeśli używasz rezystorów, upewnij się, że są solidnie przymocowane i nie dotykają elementów palnych.
7. W razie wątpliwości skonsultuj się z diagnostą przed przeglądem.

Najważniejsze wskazówki i rekomendowane źródła wiedzy

Montaż kierunkowskazów LED nie musi być problemem. Oto najważniejsze wnioski:

1. Jeśli to możliwe, wymień fabryczny przerywacz (przekaźnik) na dedykowany przerywacz LED – to najczystsze i najbezpieczniejsze rozwiązanie.
2. Gdy nie ma zamiennika, zastosuj rezystory 10 Ω/8,2 Ω o mocy 20-50 W, montowane do metalowej ramy z dala od plastiku i paliwa.
3. Zawsze sprawdzaj polaryzację LED – w razie problemów zamień przewody.
4. Kupuj wyłącznie kierunkowskazy motocyklowe z homologacją (oznaczenie E) – to warunek legalności.
5. Zachowaj minimalne rozstawy: tył 180 mm, przód 240 mm.
6. Przed przeglądem technicznym dokładnie sprawdź instalację – ewentualne usterki lepiej wychwycić samodzielnie.

Praktycznych porad i gotowych schematów instalacji szukaj na sprawdzonych portalach i w sklepach motocyklowych: Inter Motors, dobresklepymotocyklowe.pl, Ścigacz.pl, Virago.com.pl, forum Yamaha Drag Star oraz Forum Suzuki V-strom Polska. W ofercie znajdziesz szeroki asortyment części motocyklowych i akcesoriów do motocykli. Dziel się swoimi doświadczeniami i korzystaj z wiedzy innych motocyklistów.

Zmiana kierunkowskazów na LED to jeden z najprostszych sposobów na poprawę wyglądu i bezpieczeństwa na drodze. Kluczem jest odpowiednie przygotowanie: wybór metody (przerywacz lub rezystory), dbałość o homologację i poprawny montaż. Dzięki temu unikniesz hiper-flash, nie narazisz instalacji na przegrzanie i przejdziesz przegląd techniczny bez problemu. Powodzenia na drodze!
