Gniazdo USB w motocyklu: jak zamontować zasilanie bez rozładowywania akumulatora

Montaż USB do motocykla to praktyczne akcesorium, które pozwala ładować telefon, nawigację czy kamerę podczas jazdy. Niewłaściwie podłączone gniazdo kablem może jednak doprowadzić do rozładowania akumulatora – zwłaszcza gdy ładowarka pobiera prąd nawet po zgaszeniu silnika. Kluczowym rozwiązaniem jest takie zaprojektowanie instalacji, aby zasilanie było odcinane automatycznie. Najbezpieczniejszym i najczęściej polecanym sposobem jest podłączenie gniazda USB przez stacyjkę, najlepiej z wykorzystaniem przekaźnika 12V. Dzięki temu ładowarka działa tylko wtedy, gdy motocykl jest uruchomiony lub zapłon jest włączony. Poniżej przedstawiam trzy sprawdzone metody, ich zalety, wady oraz praktyczne wskazówki, które pomogą Ci zamontować gniazdo USB w motocyklu bez ryzyka rozładowania akumulatora.

Instalacja elektryczna w motocyklu różni się od samochodowej – akumulator ma mniejszą pojemność, a alternator (lub prądnica) często nie pracuje na biegu jałowym z pełną wydajnością. Podłączenie gniazda USB kablem bezpośrednio do akumulatora powoduje, że urządzenie (nawet bez podłączonego telefonu) może pobierać prąd w trybie czuwania. W ciągu kilku dni postoju może to doprowadzić do całkowitego rozładowania akumulatora, przez co motocykl nie odpali, szczególnie w chłodniejszych miesiącach. Dlatego tak ważne jest, aby gniazdo USB było zasilane tylko wtedy, gdy motocykl jest używany. Najlepszym sposobem jest sterowanie zasilaniem przez stacyjkę – bezpośrednio lub za pośrednictwem przekaźnika.

Jak działa ładowarka USB w trybie czuwania?

Większość ładowarek USB (nawet tych zamkniętych w szczelnych obudowach) posiada układy elektroniczne przetwarzające napięcie akumulatora na 5V, które pozostają aktywne, dopóki jest podawane napięcie. Nawet jeśli nie ładują one żadnego urządzenia, pobierają niewielki prąd (tzw. prąd spoczynkowy). W skrajnych przypadkach może on wynosić od kilku do kilkunastu miliamperów. W motocyklu, gdzie pojemność akumulatora wynosi często zaledwie 5-10 Ah, taki pobór prądu przez kilka dni może sprawić, że akumulator nie będzie w stanie uruchomić silnika.

Podłączenie gniazda USB pod przewód po stacyjce

To najprostsza i najmniej inwazyjna metoda. Polega na znalezieniu w instalacji motocykla przewodu, który jest zasilany dopiero po przekręceniu kluczyka w stacyjce (tzw. przewód po stacyjce). Zazwyczaj jest to przewód akcesoryjny (ACC) lub przewód zasilający lampę postojową. Plus gniazda USB podłącza się do takiego przewodu, a masę do ramy lub do wspólnego punktu masowego.

Jak znaleźć odpowiedni przewód?

Do znalezienia przewodu po stacyjce najlepiej użyć miernika (multimetru) lub dedykowanej próbówki. Po przekręceniu kluczyka w pozycję zapłonu na szukanym przewodzie powinno pojawić się napięcie 12V. Po zgaszeniu silnika i wyjęciu kluczyka napięcie powinno zniknąć. W wielu motocyklach, np. Yamaha, przewód akcesoryjny dostępny jest w kostce zapłonu, w gniazdku diagnostycznym lub wiązce pod zbiornikiem. Warto sprawdzić schemat elektryczny swojego modelu.

Zalety i ograniczenia metody podłączenia po stacyjce

Zalety: prosta instalacja, brak ryzyka pozostawienia ładowarki włączonej po zgaszeniu silnika, niski koszt (wystarczy gniazdo USB, odrobina przewodu i bezpiecznik). Ograniczenia: trzeba dobrać przewód o odpowiedniej obciążalności (najlepiej 5A lub więcej), a sam przewód może być już obciążony innymi odbiornikami. Ponadto nie wszystkie motocykle mają łatwo dostępny przewód po stacyjce – w starszych modelach może być konieczne prowadzenie przewodu bezpośrednio z tyłu stacyjki.

Ta metoda jest idealna dla osób, które szukają szybkiego i taniego rozwiązania, a ich motocykl ma łatwo dostępny przewód akcesoryjny.

Montaż gniazda USB z przekaźnikiem 12V

To rozwiązanie profesjonalne i najbezpieczniejsze. Gniazdo USB zasilane jest bezpośrednio z akumulatora, ale sterowane przez przekaźnik, którego cewka jest aktywowana plusem po stacyjce. Dzięki temu do gniazda płynie pełny prąd z akumulatora, ale tylko po odpaleniu motocykla, gdy zapłon jest włączony.

Schemat działania przekaźnika

Przekaźnik 12V ma cztery styki: dwa dla cewki (sterowanie) i dwa dla obwodu roboczego (zasilanie). Cewkę podłącza się do masy oraz do przewodu po stacyjce (np. do światła postojowego). Obwód roboczy: jeden styk łączy się kablem z plusem akumulatora (przez bezpiecznik), a drugi z plusem gniazda USB. Masa gniazda USB podłączana jest do ramy lub do masy akumulatora. Gdy zapłon jest wyłączony, przekaźnik jest otwarty i gniazdo nie ma napięcia.

Korzyści z użycia przekaźnika

Przede wszystkim – pełne bezpieczeństwo. Gniazdo USB jest odcinane całkowicie, gdy motocykl nie pracuje. Dodatkowo, dzięki bezpośredniemu podłączeniu do akumulatora, do gniazda dociera maksymalne napięcie i prąd, co przekłada się na szybsze ładowanie urządzeń. Przekaźnik to dobre rozwiązanie, które odciąża też stacyjkę – prąd ładowania nie płynie przez przewody stacyjki, tylko przez dedykowany obwód z akumulatora. To najczęściej polecany wariant przez mechaników i zaawansowanych motocyklistów.

Gniazdo USB z fizycznym wyłącznikiem – kiedy warto

Trzecia metoda polega na podłączeniu gniazda USB bezpośrednio do akumulatora, ale z wbudowanym w przewód wodoszczelnym przełącznikiem. Pozwala to ręcznie włączać i wyłączać zasilanie. Według opinii użytkowników, rozwiązanie to sprawdza się u osób, które chcą mieć możliwość ładowania urządzeń na postoju (np. podczas biwaku) bez potrzeby włączania zapłonu.

Ryzyko związane z wyłącznikiem fizycznym

Głównym problemem jest to, że trzeba pamiętać o wyłączeniu przełącznika po zakończeniu ładowania. Zapomnienie może skutkować rozładowaniem akumulatora w ciągu kilku dni, przez co motocykl nie odpali. Dlatego to rozwiązanie polecane jest przede wszystkim osobom zdyscyplinowanym lub takim, które używają motocykla codziennie i rzadko zostawiają go na dłuższy postój.

Metoda z wyłącznikiem może być też stosowana jako uzupełnienie dwóch pozostałych – np. jako dodatkowe zabezpieczenie, gdy chcemy mieć możliwość odcięcia zasilania ręcznie.

Porównanie trzech metod montażu gniazda USB

Jaki bezpiecznik zastosować do gniazda USB w motocyklu

Niezależnie od wybranej metody, w obwodzie zasilania gniazda USB musi znaleźć się bezpiecznik. Zalecany bezpiecznik to 5A lub 10A – w zależności od mocy ładowarki i przekroju przewodów. Większość ładowarek USB do motocykli ma napięcie wyjściowe 5V i zabezpieczenie wewnętrzne, ale bezpiecznik w instalacji chroni przewody przed zwarciem. Należy go umieścić jak najbliżej źródła zasilania (akumulatora lub punktu podłączenia do przewodu po stacyjce). Bezpiecznik 5A jest zwykle wystarczający dla telefonu i nawigacji; 10A stosuje się przy ładowaniu tabletów lub większych urządzeń.

Dlaczego bezpiecznik jest obowiązkowy?

W przypadku zwarcia w okablowaniu gniazda USB (np. przetarcie izolacji o ramę) bezpiecznik przepali się, zanim przewody zaczną się palić. To najtańsze i najskuteczniejsze zabezpieczenie instalacji elektrycznej motocykla. Pominięcie bezpiecznika to jeden z najczęstszych i najbardziej ryzykownych błędów.

Jak poprowadzić przewody i zabezpieczyć instalację przed wodą

Motocykl to środowisko ekstremalne: wilgoć, drgania, wysoka temperatura (zwłaszcza w okolicy silnika) i bezpośrednie działanie wody. Dlatego każda instalacja musi być wykonana starannie. Wszystkie połączenia należy lutować – to odporniejsze na wibracje niż skręcanie. Połączenia trzeba zaizolować koszulkami termokurczliwymi (nie taśmą izolacyjną, która z czasem odkleja się pod wpływem ciepła i wilgoci). Kable prowadź wzdłuż fabrycznych wiązek, używając opasek kablowych. Unikaj prowadzenia kabli w pobliżu gorących elementów silnika i układu wydechowego. Zastosowanie peszla (rury ochronnej) dodatkowo zabezpieczy przewody przed przetarciami.

Wodoszczelność gniazda USB

Kupując gniazdo USB, wybieraj modele z atestem wodoszczelności IP65 lub wyższym. Wiele gniazd posiada gumowe zaślepki – warto ich używać, nawet jeśli gniazdo jest zamontowane w schowku. Jeśli montujesz gniazdo na kierownicy, rozważ zastosowanie kostki z uszczelką lub zalanie połączeń silikonem.

Gdzie zamontować gniazdo USB w motocyklu

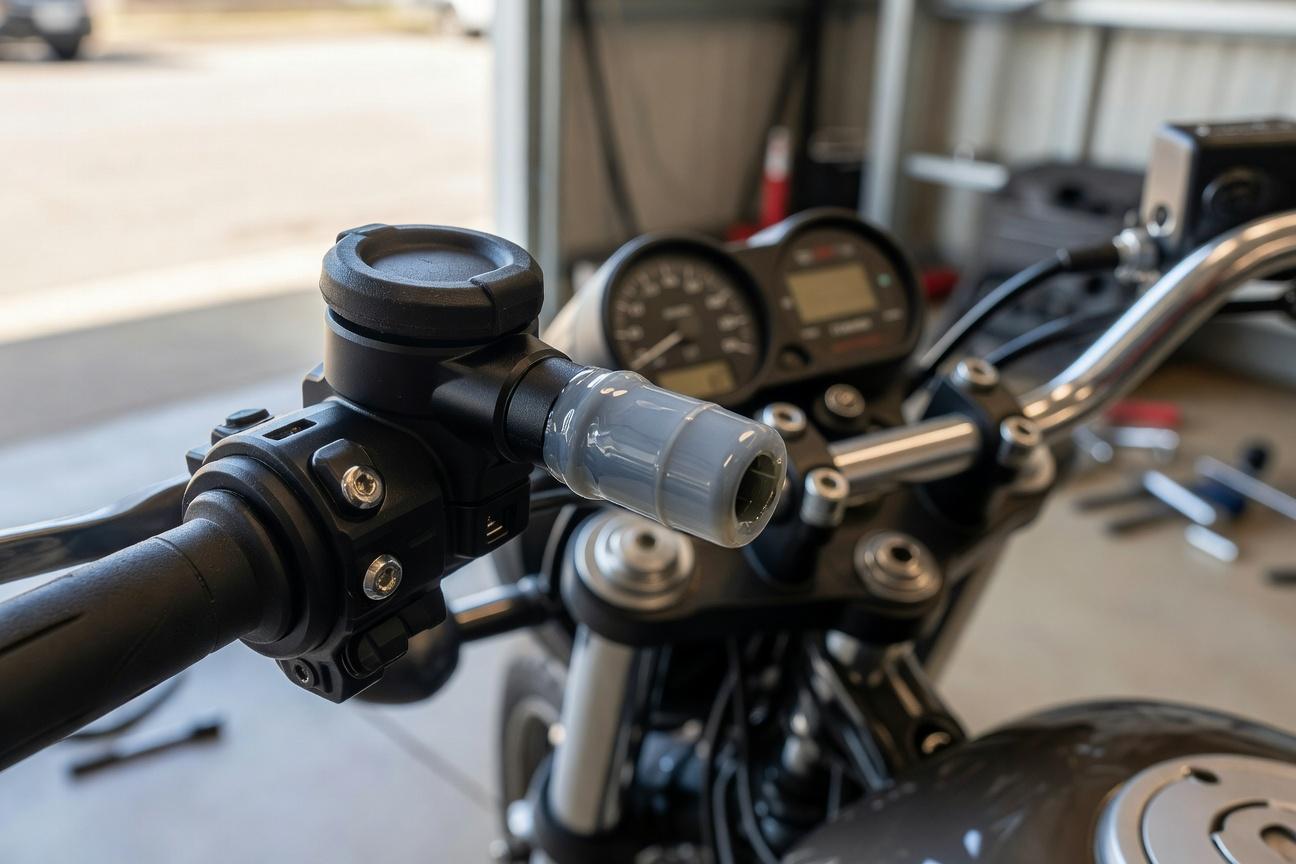

Wybór miejsca montażu zależy od modelu motocykla i preferencji. Najczęściej gniazdka USB montuje się: na kierownicy (łatwy dostęp), w schowku pod kanapą (ochrona przed wodą, ale wymaga poprowadzenia przewodów), w przednim owiewce (przy nawigacji) lub na zbiorniku paliwa (za pomocą uchwytów mocowanych do korka wlewu). Ważne, aby gniazdo było dostępne podczas jazdy, ale jednocześnie chronione przed bezpośrednim działaniem wody. Unikaj miejsc narażonych na błoto i wysoką temperaturę.

Jak dobrać gniazdo USB do modelu motocykla i urządzeń

Na rynku dostępne są gniazda USB o różnej mocy – od 1A do nawet 4,8A (dwa porty). Do ładowania telefonu wystarczy 2A, ale do tabletów lub nawigacji warto zastosować gniazdo o wyższym prądzie. Niektóre modele mają wbudowany woltomierz, który pokazuje napięcie akumulatora – to przydatna funkcja. Cechy takie jak wodoszczelność i zakres napięcia sprawiają, że gniazdo jest kompatybilne z praktycznie każdym motocyklem. Wybieraj gniazda renomowanych firm (np. 4motos.pl, Motor-X), które oferują gotowe zestawy z okablowaniem, przekaźnikiem i bezpiecznikiem. Dzięki temu unikniesz problemów z doborem elementów.

Najczęstsze błędy przy montażu gniazda USB

1. Brak bezpiecznika – to najpoważniejsze zaniedbanie, które może doprowadzić do pożaru.
2. Podłączenie do stałego plusa bez odcięcia – gniazdo będzie cały czas pobierać prąd.
3. Zbyt mały przekrój przewodów (kabla) – przewody mogą się nagrzewać i powodować spadki napięcia. Zastosuj przewód o przekroju co najmniej 0,75 mm² (dla krótkich odcinków) lub 1,0 mm² (dłuższe trasy).
4. Nieprawidłowe zabezpieczenie połączeń – taśma izolacyjna nie wystarcza; używaj koszulek termokurczliwych.
5. Prowadzenie kabli w pobliżu gorących elementów – może stopić izolację i spowodować zwarcie.
6. Montaż gniazda w miejscu narażonym na zalanie – woda może dostać się do wnętrza gniazda i zniszczyć elektronikę.
7. Niewłaściwy dobór obciążalności przewodu po stacyjce – zbyt duży pobór prądu może uszkodzić instalację lub przepalić bezpiecznik w motocyklu.

Jakie akcesoria i gotowe zestawy warto rozważyć

Dla osób, które nie czują się pewnie przy samodzielnym doborze elementów, idealnym rozwiązaniem są gotowe zestawy do montażu gniazda USB. Zawierają one gniazdo, przewody, bezpiecznik, a często także przekaźnik i szczegółową instrukcję. Marki takie jak 4motos.pl, Motor-X czy Motogen.pl oferują produkty dedykowane do konkretnych modeli motocykli. W kategorii Motor-X znajdziesz też gniazda z wbudowanym wyłącznikiem, woltomierzem lub dodatkowym portem 12V. Jeśli szukasz czegoś bardziej uniwersalnego, możesz kupić samą wtyczkę USB i osobno zamontować przekaźnik.

Gdzie szukać inspiracji?

Fora motocyklowe i grupy na Facebooku to kopalnia wiedzy. Na forum i portalach często pojawiają się opinie użytkowników. Warto też sprawdzić portale takie jak Motocykl.org, Jednoślad.pl czy Reddit (r/motorcycles). Często użytkownicy dzielą się tam opiniami i dokładnymi instrukcjami krok po kroku.

Które rozwiązanie będzie najlepsze w praktyce

Wybór metody zależy od Twojego doświadczenia, modelu motocykla i tego, jak często z niego korzystasz.

1. Dobrym rozwiązaniem dla większości użytkowników jest montaż z przekaźnikiem 12V. Daje pełne bezpieczeństwo, wysoką wydajność ładowania i automatyzację. To inwestycja w komfort i spokój.
2. Najprostsze: podłączenie po stacyjce. Idealne, gdy masz łatwy dostęp do przewodu i nie potrzebujesz maksymalnej mocy. Sprawdzi się w motocyklach miejskich i turystycznych.
3. Najbardziej elastyczne: gniazdo z fizycznym wyłącznikiem. Pozwala na ładowanie na postoju, ale wymaga pamięci o wyłączeniu. Dobre dla osób, które często obozują lub potrzebują zasilania w warsztacie.

Niezależnie od wybranej metody, pamiętaj o bezpieczniku, solidnym lutowaniu i ochronie przed wilgocią. Prawidłowo zamontowane gniazdo USB jako akcesorium będzie służyć przez lata i nie sprawi niespodzianki w postaci rozładowanego akumulatora.

Najczęściej zadawane pytania (FAQ)

Czy gniazdo USB może rozładować akumulator motocykla?

Tak, jeśli jest podłączone bezpośrednio do akumulatora (bez odcięcia po stacyjce). Nawet w trybie czuwania pobiera prąd, który po kilku dniach może rozładować akumulator, przez co motocykl nie odpali.

Jaki bezpiecznik zastosować do gniazda USB w motocyklu?

Zalecany bezpiecznik 5A lub 10A, montowany jak najbliżej źródła zasilania.

Czy lepiej podłączyć gniazdo po stacyjce czy przez przekaźnik?

Przekaźnik jest bezpieczniejszy i wydajniejszy, ale wymaga więcej pracy. Podłączenie po stacyjce jest prostsze i tańsze, ale może nie zapewnić pełnej mocy.

Czy można ładować telefon na postoju?

Tak, jeśli gniazdo USB ma fizyczny wyłącznik lub jest podłączone przez oddzielny przełącznik. W przypadku podłączenia po stacyjce lub przez przekaźnik, ładowanie możliwe jest tylko przy włączonym zapłonie.

Mam nadzieję, że ten poradnik pomoże Ci w bezpiecznym i skutecznym montażu gniazda USB w Twoim motocyklu. Pamiętaj, że dobrze wykonana instalacja elektryczna to nie tylko wygoda, ale przede wszystkim bezpieczeństwo – Twoje i Twojego jednośladu.
