Układ wydechowy motocykla: podstawy dla początkujących

Układ wydechowy motocykla to nie tylko część odpowiadająca za charakterystyczny dźwięk. To przede wszystkim kluczowy system wpływający na osiągi, emisję spalin oraz zgodność z przepisami ruchu drogowego. Dla początkującego motocyklisty zrozumienie jego budowy i działania może ułatwić podjęcie decyzji o ewentualnych modyfikacjach oraz pomóc uniknąć kosztownych błędów podczas przeglądu technicznego. W tym artykule wyjaśniamy wszystko, co trzeba wiedzieć o układzie wydechowym motocykla – od podstawowych funkcji, przez budowę, aż po tuning i przepisy prawne w Polsce.

Układ wydechowy motocykla to zespół połączonych ze sobą części, których zadaniem jest bezpieczne odprowadzenie gorących gazów spalinowych z cylindra (lub cylindrów) do atmosfery. Pełni on jednak znacznie więcej funkcji niż tylko usuwanie spalin. Poprawnie zaprojektowany układ wydechowy wpływa na moment obrotowy, moc silnika, poziom hałasu oraz ilość emitowanych zanieczyszczeń. Dlatego stanowi jeden z ważniejszych podsystemów w każdym motocyklu.

Najważniejsze funkcje wydechu – spaliny, hałas, osiągi i emisja

Odprowadzanie spalin

Podstawowym zadaniem układu wydechowego jest usunięcie z cylindra mieszaniny gazów powstałej po spaleniu paliwa. Gazy te mają bardzo wysoką temperaturę – sięgającą nawet kilkuset stopni Celsjusza – dlatego układ musi być wykonany z materiałów odpornych na ciepło i korozję. Odpowiednie odprowadzenie spalin umożliwia napełnienie cylindra świeżą mieszanką w kolejnym cyklu pracy silnika.

Tłumienie hałasu

Silnik spalinowy generuje głośne fale dźwiękowe, które bez tłumienia mogłyby przekraczać bezpieczne i dopuszczalne normy. Układ wydechowy redukuje te fale za pomocą specjalnych komór oraz materiałów dźwiękochłonnych. W motocyklach dopuszczalny poziom hałasu jest regulowany przepisami i zwykle wynosi 94 dB dla pojemności do 125 cm³ oraz 96 dB dla większych jednostek.

Wpływ na osiągi

Kształt, średnica i długość rur wydechowych mają bezpośredni wpływ na charakterystykę silnika. Układ wydechowy może poprawiać lub pogarszać moment obrotowy w określonym zakresie obrotów. Dlatego producenci motocykli projektują go tak, aby współgrał z resztą silnika, a motocykliści modyfikują go, by osiągnąć konkretne właściwości jezdne.

Znaczenie ekologiczne

Dzięki katalizatorowi i sondzie lambda nowoczesny układ wydechowy motocykla redukuje emisję tlenków azotu, węglowodorów i tlenku węgla. Jest to wymóg norm Euro – obecnie w Europie obowiązuje norma Euro 5, która nakłada rygorystyczne limity na zawartość szkodliwych substancji w spalinach. Motocykl bez sprawnego katalizatora nie przejdzie przeglądu technicznego.

Budowa układu wydechowego motocykla

Standardowy układ wydechowy motocykla składa się z kilku kluczowych części, które muszą ze sobą współpracować, aby zapewnić prawidłową pracę silnika i spełnienie norm. Poniżej przedstawiamy najważniejsze części wraz z ich funkcjami.

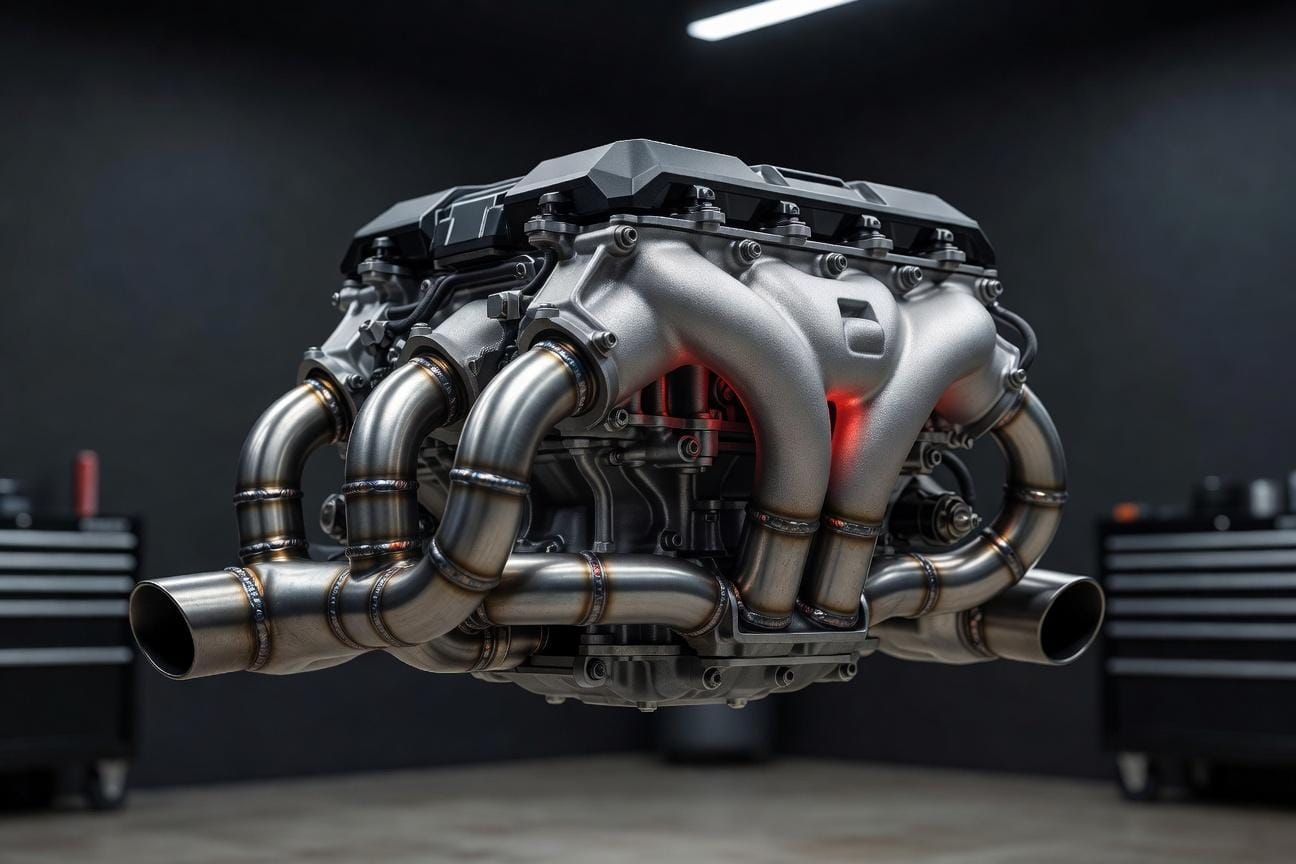

Kolektor wydechowy

Kolektor to zespół rur wychodzących bezpośrednio z głowicy silnika, które łączą się w jeden przewód. W motocyklach wielocylindrowych kolektor może mieć skomplikowany kształt, aby zoptymalizować przepływ spalin i wykorzystać zjawisko fal ciśnieniowych do zwiększenia doładowania dynamicznego. Wykonuje się go najczęściej ze stali nierdzewnej lub stopów niklu.

Katalizator

Katalizator to wkład pokryty metalami szlachetnymi (platyną, palladem, rodem), który przyspiesza reakcje chemiczne dopalające niespalone resztki paliwa. Dzięki temu zmniejsza się toksyczność spalin. Katalizator montuje się zwykle za kolektorem, przed tłumikiem końcowym. W wielu motocyklach jest on integralną częścią przedniej rury wydechowej.

Sonda lambda

Sonda lambda to czujnik umieszczony w strumieniu spalin, który analizuje zawartość tlenu i przekazuje informację do komputera silnika (ECU). Na tej podstawie sterownik dobiera odpowiednią dawkę paliwa, utrzymując mieszankę w optymalnym stosunku. W motocyklach z wtryskiem paliwa sonda lambda jest standardem od kilkunastu lat. Jej uszkodzenie prowadzi do nieprawidłowej pracy silnika i zwiększonej emisji spalin.

Tłumik końcowy

Tłumik końcowy to ostatnia część układu wydechowego montowany z tyłu motocykla. Odpowiada za ostateczne wyciszenie gazów oraz nadanie charakterystycznego brzmienia. To właśnie tłumik najczęściej podlega modyfikacjom ze względów estetycznych i dźwiękowych. W dalszej części artykułu szczegółowo omawiamy jego rodzaje.

Rodzaje tłumików końcowych

Na rynku dostępne są zasadniczo dwa typy tłumików końcowych: absorpcyjne (przelotowe) oraz refleksyjne (komorowe). Każdy z nich ma inną konstrukcję, sposób tłumienia dźwięku oraz wpływ na osiągi i brzmienie.

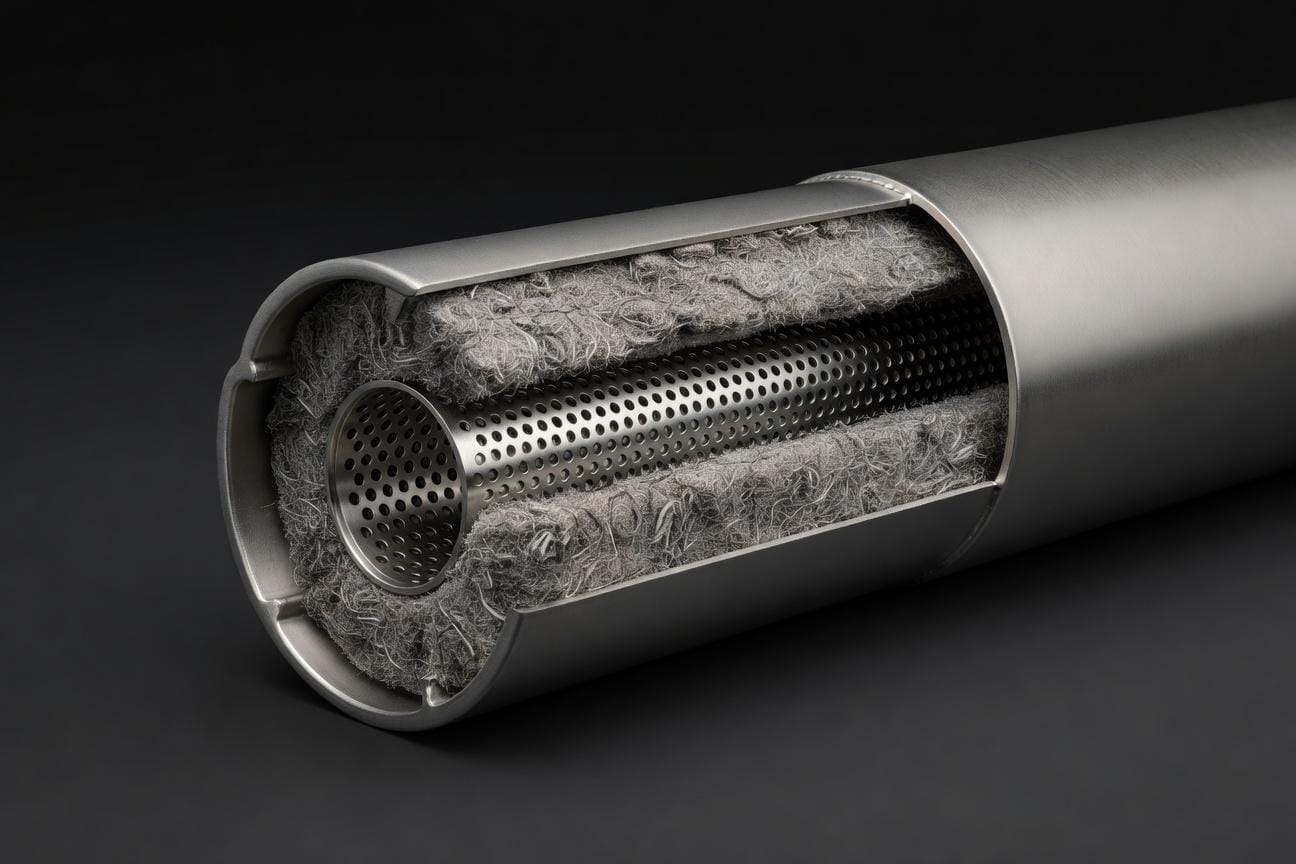

Tłumik absorpcyjny (przelotowy)

W tłumiku absorpcyjnym spaliny przepływają przez perforowaną rurę otoczoną materiałem dźwiękochłonnym, najczęściej wełną mineralną lub stalową. Dźwięk jest pochłaniany przez ten materiał, a nie odbijany. Tłumiki absorpcyjne mają mniejsze opory przepływu, co może poprawić osiągi, zwłaszcza w górnym zakresie obrotów. Charakteryzują się basowym, donośnym brzmieniem, które wielu motocyklistów uznaje za atrakcyjne. Są też zauważalnie lżejsze od refleksyjnych.

Tłumik refleksyjny (komorowy)

Tłumik refleksyjny wykorzystuje wewnętrzne komory i przegrody, które odbijają fale dźwiękowe, powodując ich wzajemne wygaszanie. Taka konstrukcja skuteczniej tłumi hałas, ale generuje większe opory przepływu spalin. Tłumiki refleksyjne montowane są fabrycznie w większości motocykli seryjnych (OEM), ponieważ pozwalają spełnić wymagania norm hałasu bez stosowania dodatkowych wkładów. Ich brzmienie jest bardziej stonowane i mniej basowe. Są cięższe i bardziej masywne od absorpcyjnych.

Modyfikacje wydechu – Slip-On czy Full System

Motocykliści decydują się na wymianę wydechu głównie z trzech powodów: poprawy dźwięku, redukcji masy oraz wzrostu osiągów. Dwa najpopularniejsze rodzaje modyfikacji to Slip-On oraz Full System.

Slip-On

Slip-On polega na wymianie samego tłumika końcowego przy zachowaniu oryginalnego kolektora i katalizatora. To najprostsza i najtańsza modyfikacja. Slip-On zmienia brzmienie motocykla na głębsze i głośniejsze, często poprawia też wygląd. W większości przypadków nie wymaga strojenia silnika, ponieważ nie zmienia znacząco przepływu spalin. Montaż zajmuje kilkanaście minut i nie wymaga specjalistycznych narzędzi.

Full System

Full System to wymiana całego układu wydechowego – od kolektorów aż po tłumik końcowy. Taka modyfikacja radykalnie zmienia charakterystykę przepływu spalin i zwykle daje największe przyrosty mocy, szczególnie w górnym zakresie obrotów. Jednak wymaga również ingerencji w mapę wtrysku paliwa, ponieważ silnik zacznie pracować na zbyt ubogiej mieszance, co grozi przegrzaniem i uszkodzeniem jednostki. Full System zaleca się głównie zaawansowanym użytkownikom, którzy są gotowi na dodatkowe koszty strojenia.

Czy po zmianie wydechu trzeba stroić motocykl?

Strojenie silnika po modyfikacji układu wydechowego polega na optymalizacji mapy wtrysku paliwa, aby dostosować dawkę do zmienionego przepływu powietrza i spalin. Jeśli po wymianie wydechu motocykl pracuje na zbyt ubogiej mieszance, może dojść do przegrzania zaworów i tłoka, a w konsekwencji do poważnych uszkodzeń.

W przypadku Slip-On zmiana przepływu jest na tyle mała, że fabryczna mapa zwykle wystarcza – sonda lambda koryguje mieszankę w wąskim zakresie. Jednak w przypadku Full System różnica jest znacząca i konieczne jest zastosowanie urządzenia takiego jak Power Commander, Rapid Bike lub strojenie na hamowni z zaprogramowaniem nowej mapy w ECU. Koszt takiej usługi to wydatek rzędu 1000-2500 zł, ale gwarantuje bezpieczną pracę silnika i pełne wykorzystanie potencjału nowego wydechu.

Homologacja wydechu i normy hałasu w Polsce

Każdy tłumik przeznaczony do ruchu drogowego w Polsce musi posiadać homologację – oznaczenie literą „E” oraz numerem kraju udzielającego homologacji (np. E1 – Niemcy, E2 – Francja, E9 – Hiszpania). Oznaczenie to potwierdza, że wydech spełnia wymagania norm hałasu i emisji spalin. Dodatkowo, legalny tłumik powinien mieć zamontowany db-killer – wkład redukujący hałas do dopuszczalnego poziomu. Db-killer musi być trwale zamocowany – jego demontaż w motocyklu używanym na drodze publicznej jest nielegalny.

W Polsce dopuszczalny poziom hałasu dla motocykli powyżej 125 cm³ wynosi 96 dB, a dla mniejszych 94 dB. Pomiar wykonywany jest podczas przeglądu technicznego. Jeśli poziom hałasu przekracza normę, motocykl nie otrzyma pozytywnego wyniku badania.

Jakie konsekwencje grożą za nielegalny wydech

Używanie wydechu bez homologacji, z usuniętym db-killerem lub przekraczającego wymagania norm hałasu wiąże się z poważnymi konsekwencjami:

1. Mandat karny – od 150 do 500 zł za nadmierny hałas; w przypadku rażącego przekroczenia normy możliwe jest skierowanie sprawy do sądu.
2. Zatrzymanie dowodu rejestracyjnego – funkcjonariusz policji ma prawo zatrzymać dowód podczas kontroli, jeśli uzna, że stan techniczny pojazdu zagraża bezpieczeństwu lub narusza przepisy o emisji hałasu.
3. Zakaz dalszej jazdy – w skrajnych przypadkach pojazd może zostać odholowany na koszt właściciela.
4. Problemy z przeglądem technicznym – brak homologacji lub przekroczenie norm hałasu skutkuje negatywnym wynikiem badania.

Warto mieć na uwadze, że konsekwencje te dotyczą wyłącznie użytkowania drogowego. Na torze lub terenie zamkniętym wymagania są mniej restrykcyjne.

Jak dobrać wydech do stylu jazdy i oczekiwań

Wybór odpowiedniego układu wydechowego zależy od priorytetów motocyklisty. Oto kilka wskazówek:

1. Dźwięk – jeśli zależy Ci na głębokim, basowym brzmieniu, wybierz tłumik absorpcyjny. Jeśli preferujesz dyskretniejszy dźwięk – postaw na tłumik refleksyjny.
2. Osiągi – Full System zapewni największy przyrost mocy, ale wymaga strojenia. Slip-On poprawi osiągi w minimalnym stopniu, ale nie wymaga ingerencji w elektronikę.
3. Legalność – do ruchu ulicznego zawsze wybieraj tłumik z homologacją i db-killerem. Sprawdź na tabliczce znamionowej wydechu oznaczenie E i numer normy.
4. Model motocykla – upewnij się, że wybrany wydech jest dedykowany do Twojego modelu. Producenci tacy jak Akrapovič, Arrow, SC-Project czy LeoVince oferują dedykowane układy wydechowe do motocykli.
5. Budżet – Slip-On dostępny jest już od 500 zł, Full System to wydatek od 2000 zł w górę, a do tego dochodzi koszt strojenia.

Najczęstsze pytania przed wymianą układu wydechowego

Podsumowanie

Układ wydechowy motocykla to znacznie więcej niż tylko rura z tłumikiem. Odpowiada za bezpieczne odprowadzanie spalin, tłumienie hałasu, kształtowanie osiągów oraz ograniczanie emisji szkodliwych substancji. Dla początkującego motocyklisty kluczowe jest zrozumienie, że modyfikacja wydechu – nawet tak prosta jak Slip-On – pociąga za sobą konsekwencje prawne i techniczne.

Przed zakupem nowego wydechu sprawdź kompatybilność z modelem motocykla, homologację (oznaczenie E) oraz wymagane certyfikaty. Jeśli decydujesz się na Full System, uwzględnij w budżecie strojenie na hamowni lub zakup urządzenia korekcyjnego. Pamiętaj też, że db-killer to nie opcja, ale obowiązek w ruchu drogowym.

Świadomy wybór wydechu motocyklowego pozwoli cieszyć się lepszym brzmieniem i osiągami bez ryzyka mandatu, problemów z przeglądem ani uszkodzenia silnika. Zawsze warto skonsultować się z mechanikiem lub specjalistą przed podjęciem ostatecznej decyzji – to inwestycja, która zwróci się w postaci bezpiecznej i satysfakcjonującej jazdy.
