Sag w motocyklu: jak mierzyć ugięcie zawieszenia i co ono oznacza

SAG, czyli ugięcie wstępne zawieszenia motocykla, to podstawowy parametr określający stopień ugięcia sprężyn pod wpływem masy własnej maszyny oraz ciężaru kierowcy. Choć wielu motocyklistów koncentruje się na ustawieniu tłumienia (kompresji i odbicia), to właśnie prawidłowy SAG stanowi fundament, na którym buduje się resztę konfiguracji zawieszenia. Odpowiednio dobrany SAG wpływa bezpośrednio na trakcję, stabilność oraz bezpieczeństwo podczas jazdy. Pozwala również optymalnie wykorzystać pełen skok zawieszenia, co przekłada się na lepsze prowadzenie w każdych warunkach.

Ustawienie SAG decyduje o tym, w którym punkcie zakresu pracy zawieszenia znajdzie się motocykl pod obciążeniem. Jeśli ugięcie jest nieprawidłowe, nawet najlepsze tłumienie nie będzie w stanie skompensować błędów geometrycznych. W praktyce oznacza to gorszą przyczepność, nadsterowność lub podsterowność, a w skrajnych przypadkach – utratę kontroli nad maszyną. Dlatego zrozumienie czym jest SAG i jak go mierzyć, to pierwszy krok do świadomej regulacji zawieszenia motocykla.

Główne rodzaje SAG: statyczny i dynamiczny

W kontekście ugięcia wstępnego wyróżnia się dwa podstawowe rodzaje pomiaru: SAG statyczny (Free Sag) oraz SAG dynamiczny (Race Sag). Każdy z nich dostarcza innych, ale równie ważnych informacji o stanie zawieszenia.

SAG statyczny (Free Sag) to ugięcie motocykla mierzone wyłącznie pod wpływem jego własnej masy, bez kierowcy. Pomiar ten pozwala ocenić, czy sprężyna jest prawidłowo dobrana do masy samego motocykla. Jeśli Free Sag jest zbyt mały lub zbyt duży, może to oznaczać, że sprężyna jest nieodpowiednia – zbyt twarda lub zbyt miękka – nawet jeśli Race Sag mieści się w normie.

SAG dynamiczny (Race Sag) to ugięcie mierzone przy pełnym obciążeniu: masa motocykla plus kierowca w pełnym stroju wraz z kaskiem i butami. To kluczowy parametr dla balansu motocykla podczas jazdy, ponieważ odwzorowuje rzeczywiste warunki użytkowania. To właśnie Race Sag decyduje o tym, jak motocykl będzie zachowywał się w zakrętach, podczas hamowania i przyspieszania.

Jakie narzędzia i warunki są potrzebne do pomiaru SAG

Aby prawidłowo ustawić SAG, pomiar musi być wiarygodny. Nie wystarczy sam motocykl i miarka. Niezbędne jest odpowiednie przygotowanie oraz pomoc drugiej osoby. Oto lista tego, czego potrzebujesz:

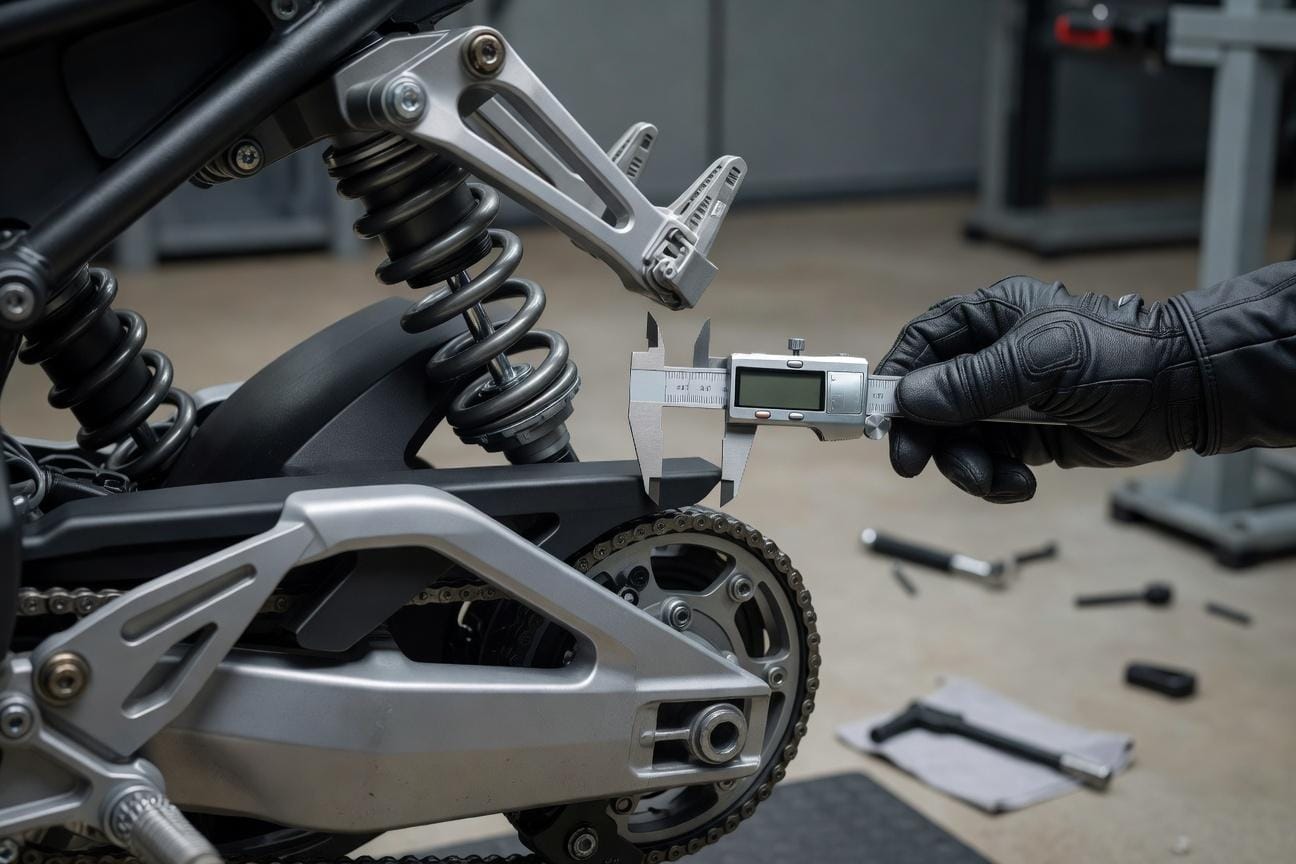

1. Miarka lub suwmiarka – najlepiej z podziałką milimetrową, o długości co najmniej 30 cm.
2. Druga osoba – do stabilizacji motocykla oraz odczytywania pomiarów.
3. Pełny strój motocyklowy – buty, spodnie, kurtka, kask, rękawice – masa kierowcy musi być zbliżona do rzeczywistej podczas jazdy.
4. Podnośnik lub centralny stojak – do uniesienia motocykla i maksymalnego rozciągnięcia zawieszenia.
5. Równa powierzchnia – pomiar należy wykonywać na płaskim, twardym podłożu.

Warunki pomiaru mają ogromne znaczenie. Motocykl powinien być czysty, a zawieszenie rozgrzane – warto wykonać krótką przejażdżkę przed pomiarem, aby uszczelniacze i łożyska pracowały swobodnie. Pomiar wykonuj zawsze na postoju, z kierownicą ustawioną prosto.

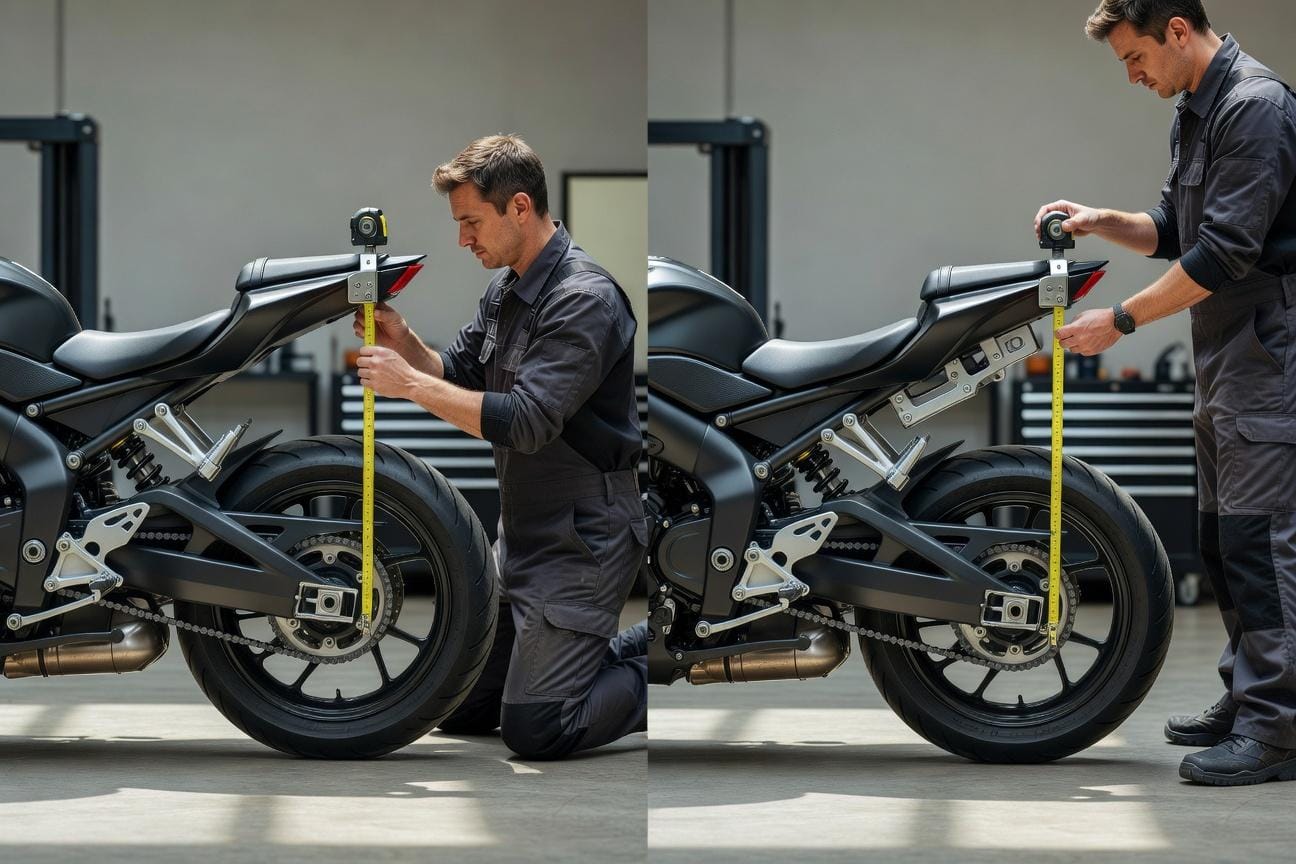

Jak mierzyć SAG krok po kroku: L1, L2 i L3

Proces pomiaru SAG opiera się na trzech odczytach: L1, L2 oraz opcjonalnie L3 dla motocykli off-road. Poniżej znajdziesz szczegółową instrukcję, jak ustawiać SAG.

Pomiar L1 – zawieszenie maksymalnie rozciągnięte

Umieść motocykl na podnośniku lub centralnym stojaku tak, aby oba koła swobodnie zwisały, a zawieszenie było całkowicie rozciągnięte. Wybierz punkt referencyjny – na przykład oś tylnego koła oraz stały punkt na błotniku, wahaczu lub ramie w pionie nad osią. Zmierz odległość pomiędzy ustalonymi punktami. Zapisz wartość jako L1. Dla przedniego i tylnego zawieszenia analogicznie: punkt na osi przedniego koła i stały punkt na owiewce lub widelcu.

Pomiar L2 – obciążenie motocykla

Zdejmij motocykl ze stojaka i postaw na kołach. Kierowca w pełnym stroju siada na motocyklu, utrzymując równowagę, w naturalnej pozycji jazdy, stopy na podnóżkach, dłonie na kierownicy. Druga osoba delikatnie ugniawa zawieszenie kilka razy, podpierając motocykl, aby ustabilizować się w punkcie równowagi, a następnie odczytuje tę samą odległość między punktami co w L1. To jest L2.

Pomiar L3 – dla off-road

W motocyklach enduro i cross istotny jest również pomiar w pozycji stojącej. Kierowca staje na podnóżkach w neutralnej pozycji, jak podczas jazdy terenowej. Mierzy się tę samą odległość – to L3. Pozwala to ocenić ugięcie przy typowym dla off-road obciążeniu.

Jak obliczyć wynik SAG i poprawnie go interpretować

Obliczenie SAG jest proste: Race Sag = L1 – L2, natomiast Free Sag = L1 – (pomiar bez kierowcy po zdjęciu ze stojaka). W praktyce Free Sag uzyskuje się mierząc odległość po zdjęciu motocykla z podnośnika, ale bez kierowcy – analogicznie jak L2, ale bez obciążenia.

Przykład: jeśli L1 wynosi 600 mm, a L2 = 570 mm, to Race Sag = 30 mm. Jeśli pomiar bez kierowcy dał 595 mm, to Free Sag = 5 mm. Interpretacja: aby prawidłowo ustawić SAG, otrzymane wartości porównuje się z zakresami referencyjnymi dla danego typu motocykla. Jeśli wyniki mieszczą się w normie, oznacza to, że sprężyna jest odpowiednia, a napięcie wstępne dobrze dobrane. Jeśli nie – konieczna jest korekta.

Jakie są prawidłowe wartości SAG dla różnych typów motocykli

Uniwersalna zasada mówi, że optymalny SAG dynamiczny powinien stanowić 25-33% pełnego skoku zawieszenia. Jednak w praktyce wartości różnią się w zależności od przeznaczenia motocykla. Poniższa tabela przedstawia orientacyjne zakresy.

SAG w motocyklach enduro, cross i off-road

W motocyklach crossowych i enduro, dysponujących długim skokiem zawieszenia (nawet 300 mm), wartości SAG są znacznie większe niż w maszynach szosowych. Static Sag dla tyłu wynosi zazwyczaj 30-45 mm, a Race Sag oscyluje w granicach 95-110 mm. Tak duże ugięcie wynika z konieczności zapewnienia maksymalnej trakcji na nierównym podłożu oraz pochłaniania dużych uderzeń. W off-road i motocyklach cross kluczowy jest również pomiar L3, który oddaje rzeczywiste obciążenie w pozycji stojącej. Zbyt mały SAG w enduro powoduje, że motocykl staje się nerwowy i gorzej radzi sobie z małymi nierównościami, z kolei zbyt duży prowadzi do częstego dobijania na większych przeszkodach.

SAG w motocyklach szosowych i turystycznych

W motocyklach szosowych, gdzie skok zawieszenia jest znacznie krótszy (120-150 mm), wartości SAG są odpowiednio mniejsze. Race Sag z przodu i z tyłu wynosi zazwyczaj 25-35 mm, przy czym z tyłu często nieco mniej – około 10-15 mm w przypadku motocykli czysto drogowych. W maszynach turystycznych i adventure, które muszą udźwignąć dodatkowy bagaż, zakresy są nieco szersze, a regulacja napięcia wstępnego często odbywa się hydraulicznie lub elektrycznie. Prawidłowe ustawienie SAG w motocyklu szosowym jest kluczowe dla stabilności przy większych prędkościach oraz precyzyjnego wchodzenia w ciasne zakręty. Zbyt mały SAG sprawi, że motocykl będzie nadmiernie sztywny, z kolei zbyt duży pogłębi nurkowanie podczas hamowania.

Co oznacza zbyt mały SAG i jak go skorygować

Zbyt mały SAG (zbyt małe ugięcie) oznacza, że zawieszenie jest zbyt twarde w początkowym zakresie pracy. Objawy: motocykl gorzej wybiera małe nierówności, jest nerwowy na drodze, a koło traci stabilność i przyczepność na wybojach. Kierowca odczuwa każdą nierówność jako ostry wstrząs. Przyczyną jest najczęściej zbyt duże napięcie wstępne sprężyny. Aby wyregulować zbyt mały SAG, należy zmniejszyć napięcie wstępne – odkręcić nakrętkę regulacyjną na tylnym amortyzatorze (w przypadku sprężyny śrubowej) lub zmniejszyć ciśnienie powietrza (w zawieszeniach pneumatycznych). Po każdej korekcie pomiar należy powtórzyć, aż do uzyskania wartości docelowej.

Co oznacza zbyt duży SAG i jak go skorygować

Zbyt duży SAG (nadmierne ugięcie) wskazuje, że zawieszenie jest zbyt miękkie. Objawy: motocykl nadmiernie przysiada pod obciążeniem, traci prześwit, łatwiej dobija na nierównościach, a geometria zmienia się niekorzystnie – zwiększa się kąt pochylenia widelca, co może prowadzić do podsterowności. W skrajnych przypadkach dochodzi do dobicia zawieszenia, czyli gwałtownego kontaktu elementów metalowych. Aby skorygować zbyt duży SAG, należy zwiększyć napięcie wstępne sprężyny – dokręcić nakrętkę regulacyjną na tylnym amortyzatorze za pomocą klucza. Jeśli mimo maksymalnego napięcia wstępnego SAG jest nadal zbyt duży, oznacza to, że sprężyna jest za miękka do masy kierowcy i konieczna jest jej wymiana na twardszą.

Jak napięcie wstępne sprężyny wpływa na geometrię i prowadzenie

Regulacja napięcia wstępnego sprężyny zmienia punkt pracy zawieszenia, co bezpośrednio oddziałuje na geometrię motocykla. Zwiększenie napięcia wstępnego na tylnym amortyzatorze podnosi tył motocykla, zmniejszając kąt główki ramy i zwiększając wyprzedzenie. To z kolei poprawia stabilność w szybkich łukach, ale może utrudnić szybką zmianę kierunku. Odwrotnie – zmniejszenie napięcia wstępnego obniża tył, co zwiększa zwrotność, ale może prowadzić do nadsterowności. Podobnie działa regulacja z przodu: większe napięcie wstępne podnosi przód, co może zmniejszyć nurkowanie przy hamowaniu, ale też wpływa na kąt skrętu. Idealny balans osiąga się, gdy SAG zarówno z przodu, jak i z tyłu mieści się w zalecanym zakresie, a motocykl zachowuje neutralne prowadzenie.

Jak dobrać ustawienia SAG do masy kierowcy i stylu jazdy

Każdy kierowca ma inną masę i preferencje, dlatego ustawienia SAG powinny być personalizowane. Podstawą jest twoja waga w pełnym stroju – to od niej należy zacząć dobór napięcia wstępnego. Jeśli ważysz 75 kg i jeździsz sportowo, Race Sag na poziomie 30 mm z tyłu będzie dobrym punktem startowym. Przy masie 95 kg ta sama wartość będzie wymagała większego napięcia wstępnego, a może nawet twardszej sprężyny. Styl jazdy również ma znaczenie: agresywna jazda po zakrętach wymaga nieco większego SAG z przodu, aby poprawić trakcję, podczas gdy spokojna turystyka może tolerować nieco mniejsze ugięcie. Warto prowadzić notatki z ustawień i testować małe zmiany (2-3 mm), aby znaleźć optymalny balans.

Najczęstsze błędy podczas pomiaru i regulacji SAG

Nawet doświadczeni motocykliści popełniają błędy przy pomiarze SAG. Oto najczęstsze z nich:

1. Pomiar bez pełnego stroju – różnica w masie może wynieść nawet 5-8 kg, co znacząco wpływa na wynik.
2. Brak drugiej osoby – samodzielny pomiar jest mało precyzyjny, ponieważ trudno utrzymać motocykl nieruchomo.
3. Pomiar na nierównym podłożu – fałszuje odczyty nawet o kilka milimetrów.
4. Zapominanie o Free Sag – skupienie się tylko na Race Sag może maskować nieodpowiednią sprężynę.
5. Zbyt duże skoki regulacji – zmiana napięcia wstępnego o pół obrotu nakrętki to już znacząca korekta, lepiej działać małymi krokami.
6. Pomiar na zimnym zawieszeniu – uszczelniacze i łożyska stawiają większy opór, co zaburza wynik.

Unikając tych błędów, zyskasz pewność, że ustawienia są rzeczywiście optymalne, a nie tylko przypadkowe.

Tabela orientacyjnych wartości SAG i szybka lista kontrolna

Poniżej znajduje się zestawienie najważniejszych wartości oraz lista czynności, które warto wykonać przed każdą regulacją zawieszenia.

Pamiętaj, że powyższe wartości są orientacyjne. Każdy motocykl – ze względu na markę, model motocykla i rocznik – może wymagać indywidualnego podejścia. Producenci tacy jak Bajamoto.pl, Larsson Polska, KTM, AdvAnywhere czy specjaliści z motodiably suspension często udostępniają konkretne dane dla swoich modeli. Zawsze warto zacząć od ustawień fabrycznych i stopniowo je modyfikować, notując efekty.

Najważniejsze wnioski w skrócie

1. SAG to ugięcie wstępne zawieszenia – podstawowy parametr wpływający na trakcję, stabilność i bezpieczeństwo.
2. Wyróżnia się SAG statyczny (Free Sag) i dynamiczny (Race Sag); oba są niezbędne do pełnej oceny zawieszenia.
3. Pomiar wymaga miarki, drugiej osoby, pełnego stroju i podnośnika; kluczowe są odczyty L1, L2 i opcjonalnie L3.
4. Optymalny Race Sag to zazwyczaj 25-33% skoku zawieszenia, ale wartości różnią się dla enduro (95-110 mm) i szosówek (25-35 mm).
5. Zbyt mały SAG (twardo) koryguje się zmniejszając napięcie wstępne; zbyt duży SAG (mięksko) – zwiększając napięcie wstępne.
6. Regularna kontrola SAG powinna być stałym elementem serwisu motocykla – szczególnie po zmianie kierowcy, pasażera, bagażu lub stylu jazdy.
