Geometria motocykla: kąt główki ramy, wyprzedzenie i wpływ na prowadzenie

Geometria motocykla to zestaw parametrów konstrukcyjnych podwozia, które decydują o tym, jak motocykl zachowuje się na drodze. Spośród wszystkich elementów geometrii motocyklowej dwa mają kluczowe znaczenie dla prowadzenia: kąt główki ramy oraz wyprzedzenie koła (trail). To właśnie one odpowiadają za stabilność na prostej, zwinność w zakrętach oraz komfort jazdy. W tym artykule wyjaśniamy, czym są te parametry, jakie wartości występują w poszczególnych typach motocykli oraz jak wpływają na zachowanie motocykla. Niezależnie od tego, czy jeździsz sportem, nakedem, cruiserem czy chopperem – zrozumienie geometrii pomoże Ci lepiej dopasować motocykl do własnego stylu jazdy i świadomie diagnozować ewentualne problemy z prowadzeniem motocykla.

Geometria motocykla, inaczej geometria podwozia, to zbiór wymiarów i kątów określających wzajemne położenie elementów ramy motocykla, zawieszenia i kół. Najważniejsze z nich to kąt główki ramy (kąt, pod jakim oś skrętu kierownicy jest nachylona względem pionu lub poziomu) oraz wyprzedzenie koła (trail), czyli pozioma odległość między punktem styku przedniej opony z nawierzchnią a punktem przecięcia przedłużenia osi główki ramy z podłożem. Oba parametry decydują o tym, jak motocykl reaguje na ruchy kierownicą, jak stabilnie utrzymuje tor jazdy i jak łatwo wchodzi w zakręty. Nawet niewielkie zmiany tych wartości potrafią całkowicie odmienić charakter prowadzenia, dlatego producenci starannie dobierają geometrię do przeznaczenia maszyny.

Kąt główki ramy – definicja, zakres wartości i znaczenie

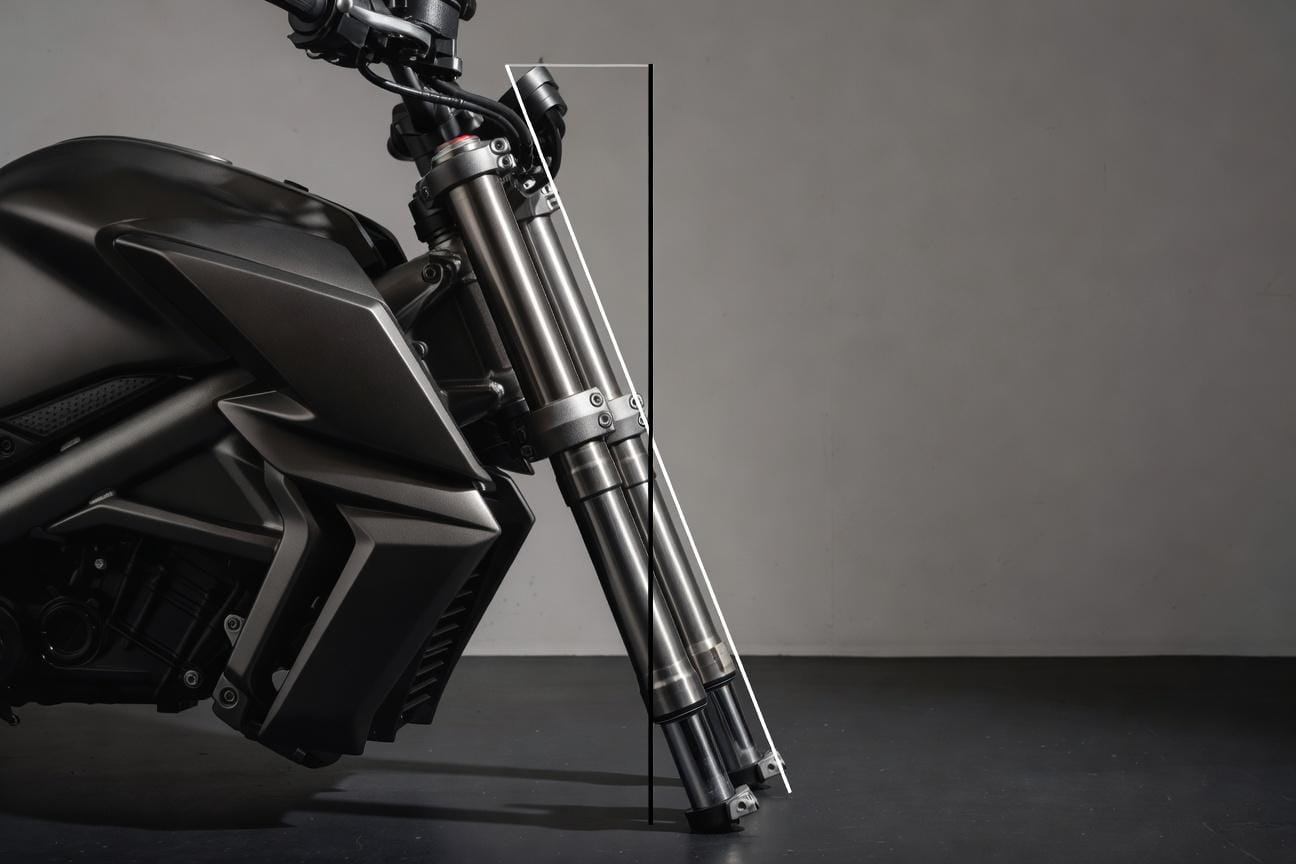

Kąt główki ramy (często nazywany też kątem wyprzedzania główki ramy) to kąt między osią skrętu kierownicy a pionem (lub poziomem podłoża). W praktyce im mniejszy kąt względem pionu, tym bardziej agresywna geometria. Zakres wartości tego parametru wahają się od około 22° w motocyklach sportowych do 35° i więcej w chopperach. Kąt główki ramy ma bezpośredni wpływ na to, jak motocykl wchodzi w zakręt – mniejszy kąt (bardziej stromy) przyspiesza reakcję na skręt, większy kąt (bardziej płaski) uspokaja prowadzenie, ale też zwiększa promień skrętu. W motocyklach typu naked wartości często oscylują wokół 24–26°, podczas gdy w cruiserach spotyka się 28–32°, a w chopperach nawet 35–40°. Wybór kąta to zawsze kompromis między zwinnością a stabilnością.

Wyprzedzenie koła (trail) – czym jest i jak działa

Wyprzedzenie koła, powszechnie nazywane trailem, to pozioma odległość między punktem styku przedniej opony z nawierzchnią a punktem przecięcia przedłużenia osi główki ramy z podłożem. Innymi słowy, jest to miara tego, jak bardzo oś skrętu „wyprzedza” ślad opony. Trail odpowiada za samostabilizację przedniego koła – im większa wartość, tym silniejsza tendencja koła do powracania do jazdy na wprost. W większości motocykli seryjnych wartości trail mieszczą się w przedziale od 70 mm do ponad 130 mm. Mały trail (70–90 mm) sprzyja szybkim zmianom kierunku przedniego koła, ale może powodować nerwowość przy dużych prędkościach. Duży trail (100–130 mm i więcej) daje poczucie stabilności i pewności na prostej, ale wymaga większego wysiłku przy skręcaniu.

Jak geometria motocykla wpływa na stabilność i zwinność

Stabilność na prostej i zwinność w zakrętach to dwie strony tej samej monety. Geometria motocykla decyduje o tym, na którym biegunie znajdzie się dana maszyna. Mały kąt główki ramy w połączeniu z małym trailem daje błyskawiczne reakcje na ruch kierownicą – motocykl chętnie „składa się” w zakręt i pozwala na precyzyjne korygowanie toru jazdy. To cecha pożądana w motocyklach sportowych i naked, gdzie liczy się agresywne pokonywanie zakrętów. Z kolei duży kąt główki ramy i duży trail sprawiają, że motocykl jest stabilny jak skała na autostradzie, ale przy niskich prędkościach i w ciasnych zakrętach wymaga wyraźnie większego wysiłku. To rozwiązanie typowe dla cruiserów i chopperów, gdzie priorytetem jest komfort i pewność prowadzenia na długich dystansach.

Mały kąt główki ramy i mały trail – zalety oraz ograniczenia

Motocykle o małym kącie główki ramy (22–25°) i małym traili (70–90 mm) cechują się wyjątkową zwrotnością. Szybkie wejście w zakręt, precyzyjne prowadzenie po łuku i łatwość zmiany kierunku to ich główne atuty. Takie ustawienie sprawdza się doskonale na krętych drogach i torach wyścigowych. Ma jednak swoje ciemne strony – przy bardzo dużych prędkościach motocykl może być mniej stabilny, a kierownica bardziej podatna na drgania (shimmy). Ponadto nadmierna czułość na ruchy kierownicą może męczyć podczas długiej jazdy na wprost. Dlatego w motocyklach sportowych często stosuje się dodatkowe tłumiki kierownicy, które minimalizują niepożądane wibracje.

Duży kąt główki ramy i duży trail – zalety oraz ograniczenia

Przeciwność powyższego – duży kąt główki ramy (30–40°) i duży trail (100–130 mm) – zapewniają przede wszystkim doskonałą stabilność na prostej. Motocykl prowadzi się pewnie nawet przy dużych prędkościach autostradowych, a kierownica nie wymaga ciągłej korekty. To idealne rozwiązanie na długie trasy, gdzie komfort i spokój jazdy są ważniejsze niż agresywne pokonywanie zakrętów. Wadą jest ociężałość w manewrach – promień skrętu jest większy, a przy niskich prędkościach (np. podczas parkowania) motocykl wymaga więcej siły i uwagi. W skrajnych przypadkach, jak w chopperach z bardzo dużym kątem główki, prowadzenie w mieście może być wręcz męczące, a także ogranicza poręczność i manewrowość.

Różnice w geometrii: sport, naked, cruiser i chopper

Każdy typ motocykla ma charakterystyczne wartości kąta główki ramy i trail, które wynikają z jego przeznaczenia. Poniższa tabela przedstawia typowe zakresy dla poszczególnych kategorii:

Warto pamiętać, że to wartości orientacyjne – producenci często modyfikują geometrię w obrębie jednej kategorii, aby uzyskać pożądany charakter. Na przykład naked bike może mieć geometrię zbliżoną do sportowego, jeśli jest projektowany z myślą o dynamicznej jeździe, lub bardziej komfortową, jeśli ma służyć do codziennej eksploatacji.

Zależność między kątem główki ramy a wyprzedzeniem koła

Kąt główki ramy i trail to parametry ściśle powiązane. Z reguły im większy kąt główki ramy (bardziej płaski), tym większe wyprzedzenie koła. Dzieje się tak, ponieważ przy bardziej poziomym nachyleniu osi skrętu punkt przecięcia z podłożem przesuwa się dalej do przodu względem kontaktu przedniej opony. Ta zależność jest kluczowa dla konstruktorów – zmiana kąta główki ramy pociąga za sobą zmianę trail, co bezpośrednio wpływa na zachowanie motocykla. Istnieje jednak sposób, aby modyfikować trail niezależnie od kąta główki: offset półek.

Czym jest offset półek i jak pozwala stroić geometrię

Offset półek (ang. offset) to odległość między osią skrętu a osią przedniego koła, mierzona w płaszczyźnie poziomej. Półki (lagi) łączą oś skrętu z osią koła i ich przesunięcie może być wykorzystane do regulacji trail. Zwiększenie offsetu przesuwa koło do przodu względem osi skrętu, co zmniejsza trail i poprawia zwrotność. Zmniejszenie offsetu działa odwrotnie – traili rośnie, a motocykl staje się stabilniejszy. Inżynierowie używają offsetu, aby precyzyjnie stroić geometrię bez konieczności zmiany samej ramy. W tuningu zawieszenia wymiana półek na modele o innym offsecie to popularny sposób na zmianę charakteru prowadzenia – na przykład w motocyklach sportowych mniejszy offset może poprawić stabilność przy dużych prędkościach kosztem nieco mniejszej zwinności.

Jak rozpoznać niedopasowaną geometrię

Objawy źle dobranej geometrii mogą być różne, w zależności od tego, który parametr jest ekstremalny. Oto najczęstsze sygnały ostrzegawcze dotyczące geometrii:

1. Niestabilność przy dużej prędkości: motocykl ma tendencję do „pływania” na prostej, a kierownica drga (shimmy). To może wskazywać na zbyt mały trail.
2. Ociężałe składanie się w zakręty: maszyna nie chce wejść w łuk, wymaga dużego wysiłku na kierownicy. Przyczyną może być zbyt duży trail lub zbyt płaski kąt główki ramy.
3. Drgania kierownicy przy hamowaniu: często wynikają z nieprawidłowej geometrii lub złego stanu zawieszenia.
4. Trudności w manewrowaniu przy niskich prędkościach: motocykl jest nieporęczny, promień skrętu jest zbyt duży. To typowe dla cruiserów i chopperów, ale jeśli przeszkadza w codziennej jeździe, warto rozważyć modyfikacje.
5. Nerwowość w zakrętach: motocykl zbyt gwałtownie reaguje na ruchy kierownicą, co może być męczące i niebezpieczne. To znak, że trail jest zbyt mały w stosunku do stylu jazdy.

Jeśli zauważysz któreś z tych objawów, warto skonsultować się z serwisem lub specjalistą od zawieszeń. Czasem drobna korekta geometrii (np. zmiana wysokości tyłu motocykla lub wymiana półek) może całkowicie odmienić prowadzenie.

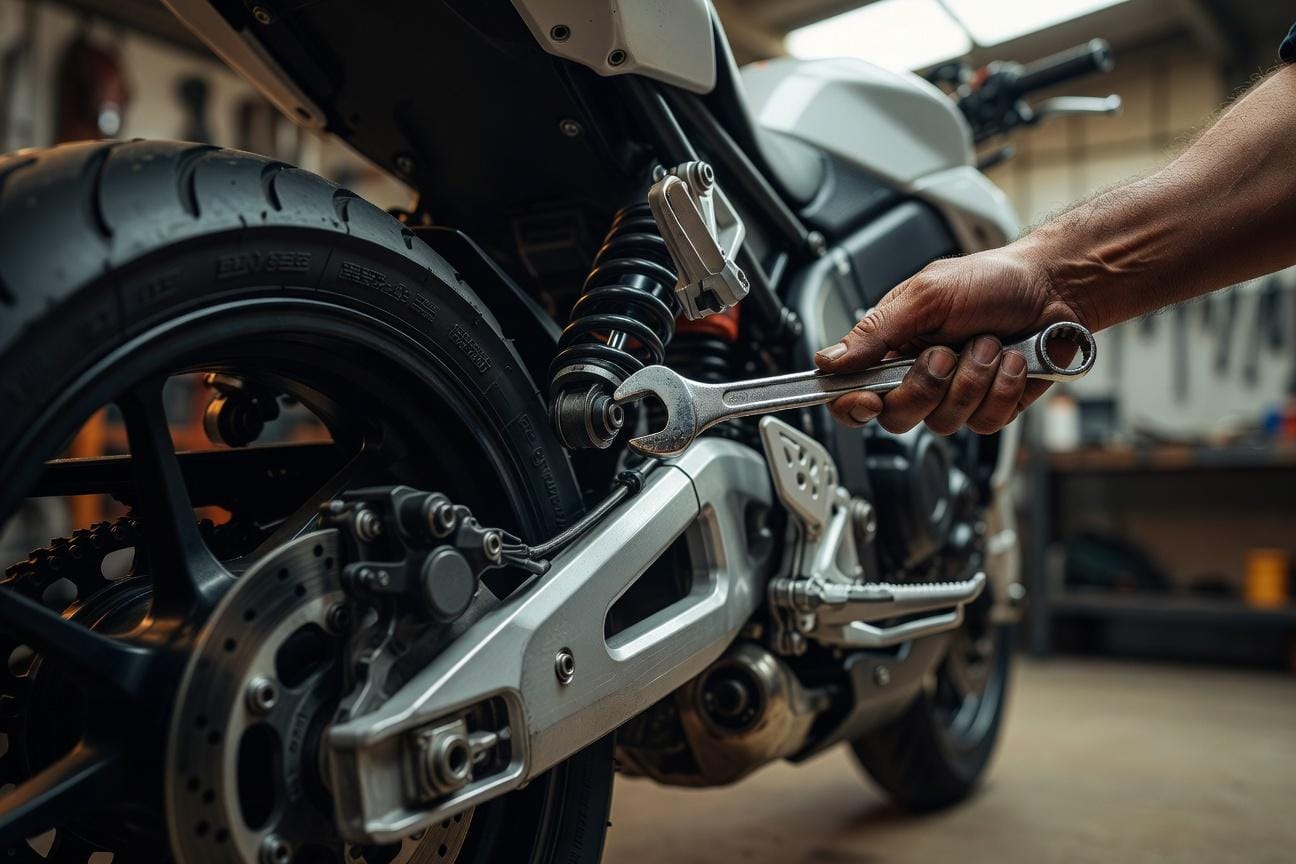

Jak modyfikacje zawieszenia zmieniają geometrię

Zmiana ustawień zawieszenia wpływa na geometrię motocykla, ponieważ podniesienie lub obniżenie przodu lub tyłu zmienia kąt główki ramy i trail. Oto najczęstsze modyfikacje:

1. Podniesienie tyłu (np. przez dłuższy wahacz tylnego koła lub regulację wysokości): zwiększa kąt główki ramy (bardziej stromy) i zmniejsza trail, co poprawia zwrotność, ale może pogorszyć stabilność. To popularny zabieg w motocyklach sportowych na tor.
2. Obniżenie tyłu: działa odwrotnie – kąt główki staje się bardziej płaski, traili rośnie, motocykl staje się stabilniejszy, ale mniej zwinny. Często stosowane w cruiserach dla poprawy komfortu.
3. Podniesienie przodu (np. przez przesunięcie półek w dół): zmniejsza kąt główki i trail, zwiększając zwrotność. Może jednak prowadzić do shimmy przy dużych prędkościach.
4. Obniżenie przodu: zwiększa kąt główki i trail, poprawiając stabilność kosztem zwrotności. Stosowane w motocyklach touringowych.
5. Zmiana offsetu półek: pozwala precyzyjnie regulować trail niezależnie od wysokości motocykla. To profesjonalne narzędzie do strojenia geometrii.

Przed dokonaniem jakichkolwiek modyfikacji warto dokładnie przeanalizować, jaki efekt chcemy uzyskać. Zmiana geometrii może mieć znaczący wpływ na bezpieczeństwo, dlatego zaleca się konsultację z doświadczonym mechanikiem lub inżynierem.

Podsumowanie

Kąt główki ramy i wyprzedzenie koła to dwa najważniejsze parametry geometrii motocykla, które decydują o jego prowadzeniu. Mały kąt i mały trail zapewniają wyjątkową zwrotność, ale kosztem stabilności przy dużych prędkościach. Duży kąt i duży trail dają stabilność i komfort, ale ograniczają manewrowość. Wybór odpowiedniej geometrii zależy od stylu jazdy i przeznaczenia motocykla – sportowe maszyny korzystają na agresywnych ustawieniach, a cruisery i choppery na łagodniejszych. Zrozumienie tych aspektów pozwala nie tylko lepiej dobrać motocykl do własnych potrzeb, ale także świadomie diagnozować problemy z prowadzeniem i planować ewentualne zmiany geometrii i modyfikacje zawieszenia. Pamiętaj, że geometria to nie wszystko – równie ważne są opony, zawieszenie i umiejętności kierowcy – ale stanowi solidną podstawę do dalszego doskonalenia swojego jednośladu.

Najczęstsze pytania o geometrię motocykla

Czy mniejszy trail zawsze oznacza lepszą zwrotność?

Z reguły tak – mniejszy trail sprawia, że motocykl szybciej reaguje na ruchy kierownicą i łatwiej wchodzi w zakręty. Jednak zbyt mały trail może prowadzić do niestabilności i drgań kierownicy, zwłaszcza przy dużych prędkościach. Dlatego w praktyce szuka się optymalnego balansu.

Czy większy kąt główki ramy poprawia stabilność?

Tak, większy kąt główki ramy (bardziej płaski) zwiększa stabilność na prostej, ponieważ powoduje większe wyprzedzenie koła i silniejszą samostabilizację. Niestety odbywa się to kosztem zwrotności i promienia skrętu.

Kiedy warto zmieniać offset półek?

Zmiana offsetu półek to zaawansowana modyfikacja, która pozwala dostroić trail bez zmiany kąta główki ramy. Warto ją rozważyć, gdy chcemy poprawić stabilność przy dużych prędkościach (większy trail przez mniejszy offset) lub zwiększyć zwrotność (mniejszy trail przez większy offset). Jest to popularne w sporcie oraz przy budowie motocykli custom.

Jakie objawy wskazują na problem z geometrią?

Do najczęstszych należą: niestabilność na prostej, drgania kierownicy, ociężałe wchodzenie w zakręty, trudności w manewrowaniu przy niskich prędkościach oraz nerwowość w reakcjach. Jeśli występują, warto sprawdzić geometrię u specjalisty.
