Mapy zapłonu i paliwa w motocyklu: podstawy dla świadomego użytkownika

1. Mapy to tablice w ECU – sterują dawką paliwa i momentem iskry.
2. Oś X to RPM, oś Y to TPS, wartość to dawka lub kąt wyprzedzenia.
3. Optymalizacja daje większą moc, lepszą reakcję na gaz i płynniejszą jazdę.

Jak działa mapa paliwa – RPM, TPS i AFR

Mapa paliwa określa czas otwarcia wtryskiwacza w milisekundach. Im wyższe RPM i większe otwarcie przepustnicy (TPS), tym więcej paliwa jest potrzebne, aby utrzymać optymalny stosunek powietrza do paliwa (AFR). Dla silników benzynowych wartość stechiometryczna wynosi ok. 14,7:1, jednak przy pełnym obciążeniu stosuje się mieszankę bogatszą (ok. 12,5:1 – 13,2:1) dla chłodzenia spalin i ochrony przed spalaniem stukowym. Zbyt uboga mieszanka (AFR powyżej 14,7 przy dużym obciążeniu) prowadzi do przegrzania, detonacji i uszkodzenia tłoków. Zbyt bogata mieszanka powoduje nadmierne zużycie paliwa i wypełnienie sadzą.

1. RPM i TPS – główne parametry sterowania dawką paliwa.
2. AFR musi być dostosowany do obciążenia – bogacenie pod pełnym gazem.
3. Uboga mieszanka to główne ryzyko uszkodzenia silnika.

Jak działa mapa zapłonu i kąt wyprzedzenia iskry

Mapa zapłonu definiuje kąt wyprzedzenia zapłonu (w stopniach przed górnym martwym punktem – GMP). Mówiąc prościej: określa, kiedy świeca zapłonowa wygeneruje iskrę względem położenia wału korbowego. Wcześniejszy zapłon zwiększa ciśnienie w cylindrze, co może podnieść moc, ale jeśli jest zbyt wczesny, następuje spalanie stukowe (detonacja) i ryzyko uszkodzenia tłoka. Zbyt późny zapłon obniża sprawność i moc, a także podnosi temperaturę spalin. Nowoczesne ECU, po analizie sygnału czujnika spalania stukowego, cofają zapłon w razie detonacji, jednak fabryczne mapy często są bardzo zachowawcze.

1. Kąt wyprzedzenia zapłonu – moment iskry względem GMP.
2. Wcześniejszy zapłon = wyższa moc, ale ryzyko stuku.
3. Mapa zapłonu musi być zestrojona z mapą paliwa i jakością paliwa.

Co daje optymalizacja map w ECU

Profesjonalne strojenie ECU umożliwia uzyskanie wyższej mocy i momentu obrotowego, szybszej i lepszej reakcji na gaz (szczególnie przy niskich obrotach), wyeliminowanie szarpania i „dziur” w charakterystyce, a także płynniejszą pracę silnika. Dodatkowo można zoptymalizować pracę wentylatora chłodnicy, wyłączyć sondę lambda (przy wydechu bez katalizatora) lub skorygować ogranicznik obrotów. W przypadku motocykli z układem ride-by-wire możliwe jest także przeprogramowanie charakterystyki przepustnicy, aby reakcja na manetkę była bardziej bezpośrednia. Optymalizacja nie tylko poprawia osiągi, ale również może zmniejszyć zużycie paliwa przy częściowym obciążeniu.

1. Większa moc i moment obrotowy w całym zakresie.
2. Eliminacja szarpania i dziur w mocy.
3. Możliwość dostosowania dodatkowych funkcji (wentylator, ogranicznik, sonda).

Dlaczego fabryczne mapy nie są idealne

Producenci motocykli, tacy jak Yamaha, podporządkowują kalibracje ECU przede wszystkim normom emisji spalin (Euro 5, Euro 5+), limitom hałasu oraz wymogom homologacyjnym. Aby przejść testy emisji, często ustawia się mieszankę zbyt ubogą lub zbyt bogatą w określonych punktach, co skutkuje nierówną pracą silnika. Ponadto stosuje się bardzo zachowawczy kąt wyprzedzenia zapłonu, by uniknąć ryzyka spalania stukowego przy różnej jakości paliwie. Dodatkowo układy ride-by-wire (elektroniczna przepustnica) bywają zaprogramowane z celowo spowolnioną reakcją, co odbiera motocyklowi sportowy charakter. Fabryczne mapy są więc kompromisem, a nie optymalnym ustawieniem dla indywidualnych potrzeb.

1. Normy Euro 5/Euro 5+ wymuszają nieoptymalne ustawienia.
2. Zachowawczy zapłon chroni przed różnymi paliwami, ale ogranicza moc.
3. Ride-by-wire często opóźnia reakcję na gaz – dla komfortu i emisji.

Jak normy Euro 5 i ride-by-wire wpływają na pracę silnika

Normy Euro 5 i Euro 5+ zaostrzyły limity emisji tlenków azotu (NOx) i węglowodorów, co skłoniło producentów do stosowania bardzo ubogich mieszanek przy niskich obciążeniach oraz opóźniania zapłonu w celu szybszego nagrzania katalizatora. Efektem jest szarpanie przy niskich obrotach, nierówna praca i tępa reakcja na manetkę. Dodatkowo układy ride-by-wire, które fizycznie odseparowują manetkę od przepustnicy (decyzję o otwarciu przepustnicy podejmuje ECU), są programowane z bardzo łagodnym przebiegiem w pierwszych stopniach skrętu manetki, co odbiera wrażenie bezpośredniości. Te same systemy można jednak poprawić poprzez tuning elektroniczny, zachowując zgodność z normami tylko wtedy, gdy jest to konieczne (np. przy przeglądzie technicznym).

1. Ubogie mieszanki i opóźniony zapłon – efekt norm Euro 5.
2. Szarpanie i tępa reakcja – typowe objawy.
3. Remapping może skorygować charakterystykę ride-by-wire.

Objawy źle dopasowanych lub zbyt zachowawczych map

Najczęstsze sygnały, że fabryczne lub nieodpowiednio zmodyfikowane mapy wymagają korekty, to: szarpanie przy niskich obrotach na niskich biegach (szczególnie przy stałej prędkości w mieście), „dziury” w oddawaniu mocy w średnim zakresie obrotów, słaba reakcja na gaz, strzelanie w wydech (przy zbyt bogatej mieszance), a także nadmierne wibracje lub nierównomierna praca silnika. Inne objawy to trudności z uruchamianiem (zwłaszcza na ciepłym silniku) i zwiększone zużycie paliwa. W przypadku motocykli z układem ride-by-wire dochodzi wrażenie, że manetka nie reaguje proporcjonalnie, a dopiero po większym skręcie „gwałtownie rusza”. Każdy z tych symptomów może wskazywać na nieoptymalne mapy paliwa lub zapłonu.

Kiedy warto stroić motocykl po modyfikacjach

Każda zmiana mechaniczna wpływająca na przepływ powietrza lub charakterystykę wydechu wymaga korekty map. Dotyczy to montażu sportowego wydechu (full system lub slip-on), wymiany filtra powietrza na sportowy, usunięcia katalizatora, zmiany kolektorów wydechowych lub nawet modyfikacji układu dolotowego. Bez odpowiedniego strojenia silnik może pracować na zbyt ubogiej mieszance (przy zwiększonym przepływie), co grozi detonacją i uszkodzeniem. Nawet jeśli motocykl jeździ „jakoś”, to w rzeczywistości traci się moc i ryzykuje przegrzaniem. Tuning zalecany jest również w przypadku problemów z szarpaniem, nawet przy seryjnym motocyklu, gdyż fabryczne mapy często są suboptymalne.

1. Po każdym wydechu sportowym – konieczna korekta AFR.
2. Po filtrze powietrza – zmiana przepływu wymaga zmiany dawek.
3. Nawet seryjny motocykl może zyskać na płynności i mocy po remappingu.

Remapping ECU – na czym polega i kiedy warto go wybrać

Remapping ECU, zwany też flashowaniem, to bezpośrednia modyfikacja oprogramowania fabrycznego sterownika. Specjalista analizuje oryginalną kalibrację, modyfikuje mapy paliwa i zapłonu (oraz inne parametry, jak obroty ogranicznika, charakterystyka przepustnicy, wentylator) i zapisuje zmodyfikowany plik do ECU. To rozwiązanie trwałe i precyzyjne – zmiany są dokładnie dopasowane do konkretnego motocykla, rocznika i modyfikacji. Remapping umożliwia pełną kontrolę nad parametrami, a przy tym zachowuje fabryczne funkcje diagnostyczne. Jest zalecany, gdy producent ECU nie blokuje odczytu (większość współczesnych motocykli) oraz gdy planowane są większe modyfikacje (wydech, filtr, czasem nawet zmiana tłoków). Umożliwia też wyłączenie sondy lambda w przypadku wydechu bez katalizatora.

1. Bezpośrednia ingerencja w oryginalne oprogramowanie ECU.
2. Pełna kontrola nad mapami i dodatkowymi funkcjami.
3. Trwałe, precyzyjne i odwracalne (można wgrać oryginalny plik).

Moduły dodatkowe – Power Commander i Rapid Bike

Alternatywą dla remappingu są urządzenia typu piggyback, montowane między instalacją motocykla a ECU, popularne w układach EFI. Najpopularniejsze to Power Commander firmy Dynojet oraz Rapid Bike. Działają one na zasadzie przechwytywania sygnałów z czujników (TPS, RPM, lambda) i korygowania ich w czasie rzeczywistym, zanim trafią do sterownika. Dzięki temu modyfikują dawkę paliwa i kąt zapłonu bez ingerencji w fabryczne oprogramowanie. Ich zaletą jest łatwy powrót do ustawień seryjnych (wystarczy odłączyć moduł) oraz możliwość stosowania w motocyklach, w których ECU jest zamknięty na odczyt (zabezpieczony). Jednak zakres modyfikacji jest mniejszy – nie można zmienić charakterystyki przepustnicy ride-by-wire ani wyłączyć sondy lambda w sposób pełny. Nowoczesne moduły Rapid Bike oferują jednak zaawansowane funkcje, w tym autotuning na podstawie czujnika AFR.

1. Power Commander i Rapid Bike – moduły korygujące sygnały między czujnikami a ECU.
2. Łatwy powrót do serii – odłączenie urządzenia.
3. Przydatne przy zamkniętych ECU (niektóre modele BMW, Ducati, KTM).

Remapping czy moduł piggyback – porównanie metod

Wybór między remappingiem a modułem dodatkowym zależy od modelu motocykla, poziomu modyfikacji i budżetu. Poniższa tabela przedstawia kluczowe różnice.

Dla większości współczesnych motocykli, w tym Yamahy R1, z otwartym ECU zalecany jest remapping, ponieważ oferuje pełniejszą kontrolę nad charakterystyką dostarczania mocy. Moduł piggyback sprawdza się w przypadku motocykli z zabezpieczonymi sterownikami (np. większość BMW po 2019, Ducati, KTM LC8) lub gdy użytkownik chce mieć możliwość szybkiego powrotu do serii bez wizyty u tunera.

Dlaczego gotowe mapy z internetu są ryzykowne

Pobranie gotowej mapy z forum czy strony producenta i wgranie jej do swojego motocykla to jedno z największych ryzyk dla silnika. Nawet jeśli dotyczy tego samego modelu, różnice wynikające z rocznika, wersji ECU, montowanych modyfikacji (np. rodzaj wydechu, przepustnica, stan silnika) mogą prowadzić do skrajnie ubogiej mieszanki w niektórych zakresach. Efektem są detonacje, przegrzanie, a w konsekwencji uszkodzenie tłoków, gniazd zaworowych lub uszczelki pod głowicą. Profesjonalny tuner tworzy mapę indywidualnie, po analizie AFR i temperatury spalin na hamowni oraz na podstawie wykresów. Gotowa mapa nie uwzględnia też jakości paliwa, warunków atmosferycznych ani charakterystyki konkretnego egzemplarza. Dlatego nawet jeśli ktoś inny ma „tę samą” konfigurację, ryzyko jest nieakceptowalne.

1. Gotowe mapy nie uwzględniają indywidualnych różnic między egzemplarzami.
2. Ryzyko ubogiej mieszanki i uszkodzenia silnika.
3. Strojenie powinno być zawsze indywidualne, na hamowni.

Dlaczego hamownia obciążeniowa jest niezbędna

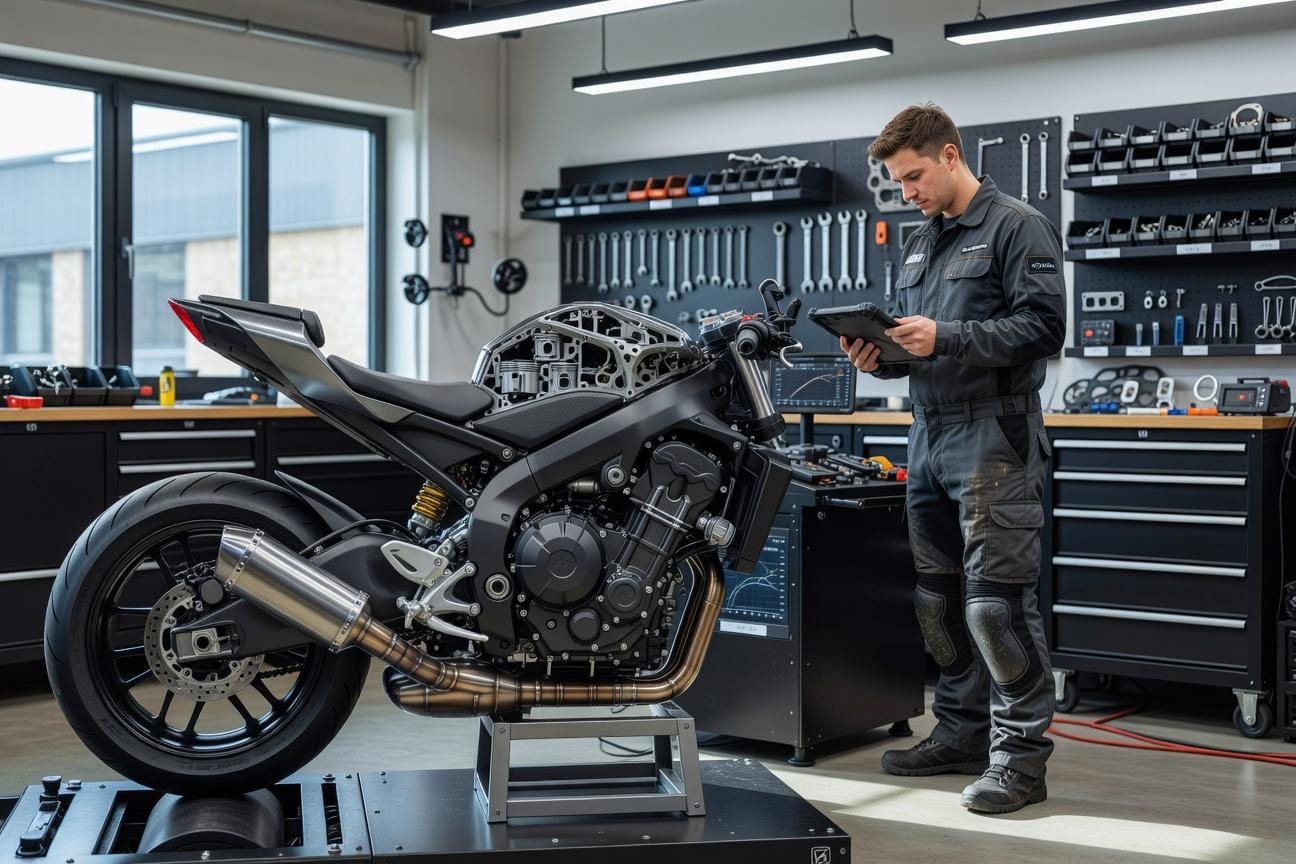

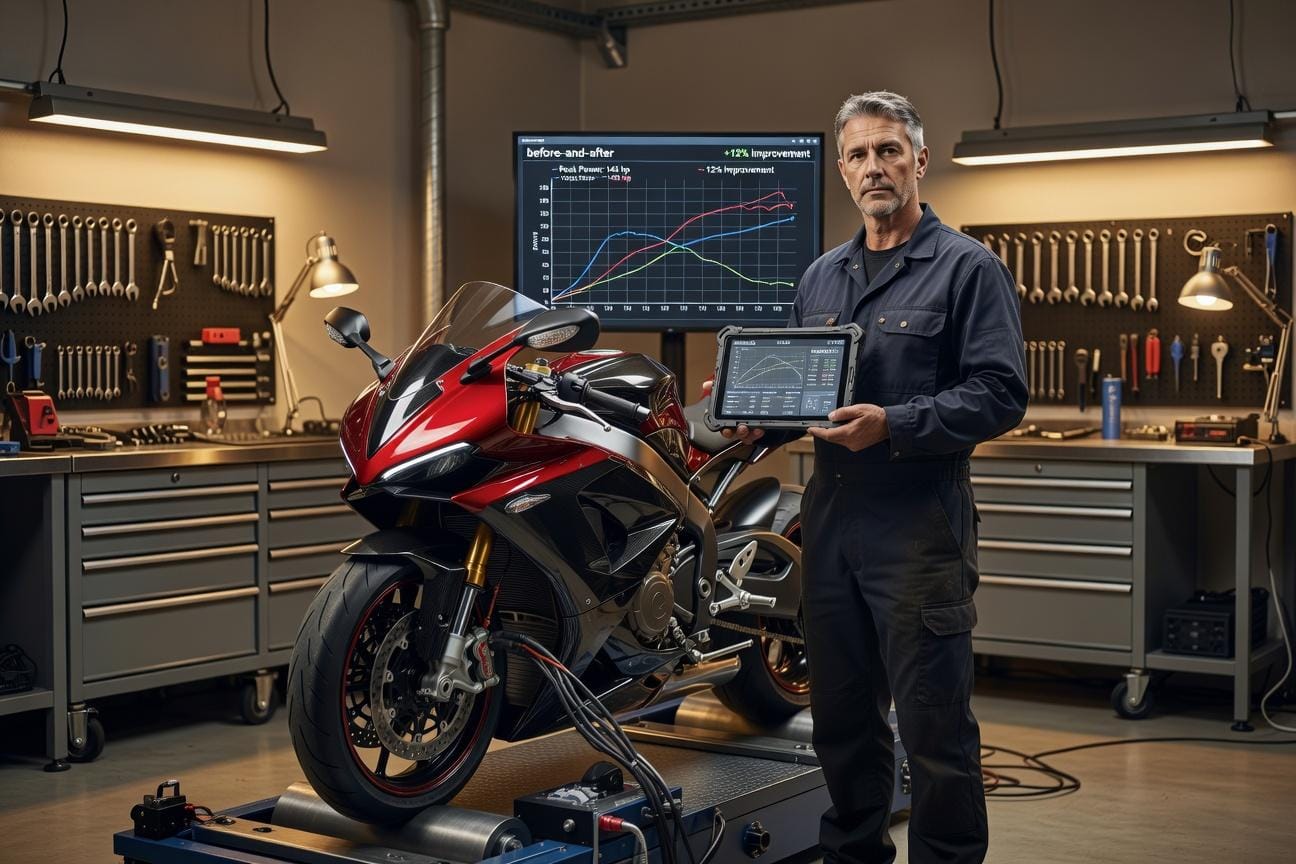

Strojenie „na czuja” lub tylko na podstawie odczytów z czujnika lambda podczas jazdy nie daje pełnego obrazu. Hamownia obciążeniowa (najlepiej podwoziowa) pozwala symulować rzeczywiste warunki jazdy – silnik pracuje pod obciążeniem w pełnym zakresie obrotów i otwarcia przepustnicy. Tuner może wtedy precyzyjnie odczytać AFR, temperaturę spalin, a także przeprowadzić analizę ewentualnego spalania stukowego. Tylko na hamowni można bezpiecznie korygować mapy przy pełnym gazie, sprawdzić reakcję na gwałtowne otwarcie przepustnicy i zoptymalizować zapłon. Ponadto hamownia dostarcza obiektywnego pomiaru mocy i momentu oraz wykresów przed i po strojeniu, co jest potwierdzeniem skuteczności. Bez hamowni strojenie jest ryzykowne i niepełne.

1. Hamownia obciążeniowa zapewnia bezpieczeństwo – kontrola AFR i temperatury.
2. Umożliwia strojenie przy pełnym obciążeniu – kluczowe dla mocy.
3. Tylko na hamowni można dokładnie wyregulować zapłon pod kątem detonacji.

Jak wygląda bezpieczny proces strojenia motocykla

Profesjonalny tuning powinien przebiegać według sprawdzonego protokołu: najpierw odczyt fabrycznej kalibracji, diagnoza stanu technicznego (sprawdzenie wycieków, stanu świec), następnie montaż czujników (szerokopasmowa sonda lambda do pomiaru AFR w wydechu, czujnik temperatury spalin). Motocykl trafia na hamownię, gdzie wykonuje się serię przejazdów (tzw. pulli) przy różnych obrotach i obciążeniach. Programista na bieżąco koryguje mapę paliwa i zapłonu, aby uzyskać docelowy AFR i maksymalny moment bez detonacji. Po optymalizacji przeprowadza się testy drogowe w celu sprawdzenia zachowania w warunkach rzeczywistych. Na koniec tworzy się kopię zapasową fabrycznego oprogramowania, a nową mapę flashuje do ECU. W przypadku modułów piggyback procedura jest podobna, ale zmiany dokonywane są w module.

1. Etapy: odczyt, diagnostyka, pomiary, korekty, testy.
2. Wykorzystanie szerokopasmowej sondy lambda i czujnika temperatury.
3. Indywidualne dopasowanie do konkretnego motocykla i modyfikacji.

Jakie dane przygotować przed strojeniem motocykla

Przygotowując się do wizyty u tunera, warto zebrać podstawowe informacje: dokładny model i rocznik motocykla (np. Yamaha MT-07), przebieg, zakres wykonanych modyfikacji (rodzaj wydechu, filtr, ewentualne zmiany w układzie dolotowym, usunięcie katalizatora, typ paliwa, jakiego używasz). Przydatne jest również opisanie wszystkich objawów, które Cię niepokoją – szarpanie, strzelanie, nierówna praca, słaba reakcja na gaz. Jeśli masz możliwość, zrób zdjęcie tabliczki znamionowej ECU (numer części) – czasem różne wersje ECU mają różne zabezpieczenia. Im więcej danych posiada tuner, tym sprawniej i bezpieczniej przebiega proces strojenia. Nie ma potrzeby kupowania drogich modułów na ślepo – dobry specjalista doradzi optymalne rozwiązanie.

1. Model, rocznik, przebieg.
2. Lista modyfikacji (wydech, filtr, inne).
3. Opis objawów i oczekiwań.

Jak wybrać specjalistę od map ECU

Wybór odpowiedniego tunera to klucz do sukcesu. Przede wszystkim poszukaj osoby lub warsztatu z doświadczeniem w tuningu Twojego modelu motocykla – nie każdy silnik reaguje tak samo na zmiany. Ważne, aby specjalista dysponował własną hamownią obciążeniową (lub współpracował z taką) i używał profesjonalnego oprogramowania do flashowania (np. WinOLS, TuneECU, Woolich Racing, Rapid Bike Racing). Sprawdź opinie innych użytkowników, poproś o przykłady wykonanych map i pomiarów mocy przed/po. Unikaj tunerów, którzy oferują „gotowe mapy wysyłane mailem” lub twierdzą, że hamownia nie jest potrzebna. Dobry tuner zawsze przeprowadza indywidualne strojenie na hamowni i informuje o ryzyku. Pamiętaj, że oszczędność kilkuset złotych na profesjonalnym strojeniu może skończyć się kosztowną naprawą silnika.

1. Doświadczenie z danym modelem i dostęp do hamowni.
2. Profesjonalne oprogramowanie i indywidualne podejście.
3. Unikanie gotowych map i strojenia „na słuch”.

FAQ – najczęściej zadawane pytania

Czy tuning ECU zwiększa moc?

Tak, w większości motocykli po optymalizacji map uzyskuje się od kilku do kilkunastu procent wzrostu mocy i momentu, szczególnie w średnim zakresie obrotów. W przypadku modeli takich jak Yamaha R1 przyrost może być znaczący. Jednak przyrost zależy od stopnia modyfikacji mechanicznych i początkowych ustawień fabrycznych. Często największą różnicą jest poprawa reakcji na gaz i płynność, a nie tylko sam szczyt mocy.

Czy trzeba używać hamowni?

Zdecydowanie tak. Bez hamowni nie da się bezpiecznie ustawić map paliwa i zapłonu przy pełnym obciążeniu. Strojenie „w terenie” ryzykuje detonacją i uszkodzeniem silnika. Hamownia pozwala kontrolować AFR i temperaturę spalin, a także wykryć problemy mechaniczne.

Czy można wrócić do ustawień seryjnych?

Tak. Przy remappingu tuner zapisuje oryginalny plik i na jego podstawie można w każdej chwili przywrócić kalibrację fabryczną. W przypadku modułów piggyback wystarczy je odłączyć, a ECU wraca do oryginalnych wartości. Nie ma ryzyka trwałego uszkodzenia oprogramowania.

Kiedy moduł dodatkowy jest lepszy od remappingu?

Gdy producent zabezpieczył ECU przed odczytem (np. BMW, Ducati, niektóre KTM i Aprilia). Wtedy moduł piggyback jest jedyną możliwością korekty map bez wymiany sterownika. Moduł bywa też wygodny dla osób, które często zmieniają konfigurację (np. wydech na seryjny na przegląd) – wystarczy odłączyć moduł.

Czy strojenie wpływa na zużycie paliwa?

Prawidłowo zestrojona mapa przy częściowym obciążeniu może nawet zmniejszyć zużycie paliwa, ponieważ silnik pracuje efektywniej, co zwiększa ogólną wydajność. Jednak przy dynamicznej jeździe na niskich biegach i wyższej mocy spalanie może wzrosnąć – to zależy od stylu jazdy.

Podsumowanie

Mapy zapłonu i paliwa to fundament prawidłowej pracy silnika motocykla. Fabryczne kalibracje, podporządkowane normom Euro 5 i zachowawczości producentów, rzadko kiedy oferują optymalne osiągi i kulturę pracy. Remapping ECU lub zastosowanie modułów dodatkowych to formy tuningu elektronicznego, które pozwalają odblokować potencjał jednostki, poprawić reakcję na gaz (szybsze przyspieszenie) i wyeliminować nieprzyjemne objawy, takie jak szarpanie czy dziury w mocy. Kluczem jest jednak profesjonalne podejście: indywidualne strojenie na hamowni obciążeniowej, kontrola AFR i temperatury spalin oraz doświadczenie tunera. Gotowe mapy z internetu to hazard, który może zniszczyć silnik. Wybierając specjalistę, kieruj się przede wszystkim dostępem do hamowni i znajomością Twojego modelu. Dobrze przeprowadzone strojenie to inwestycja, która zwraca się w postaci lepszych osiągów, większej przyjemności z jazdy i dłuższej żywotności jednostki napędowej.

Jeśli rozważasz modyfikację swojego motocykla, przygotuj model, rocznik i listę zmian – skontaktuj się z zaufanym tunerem (jak MotoMaptor lub inny specjalista z hamownią) i ciesz się bezpieczną, dopasowaną do Ciebie charakterystyką silnika.
