Diagnostyka błędów OBD w motocyklu: interfejsy, kody i ograniczenia

Diagnostyka motocyklowa oparta na kodach DTC (Diagnostic Trouble Code) to podstawowe narzędzie lokalizacji usterek i monitorowania parametrów pracy w nowoczesnych motocyklach. W odróżnieniu od samochodów, motocykle rzadko korzystają z uniwersalnego złącza OBD, co wymaga stosowania specjalistycznych interfejsów, adapterów i przejściówek dopasowanych do marki i rocznika pojazdu. Standard DTC, odpowiednio zinterpretowany, pozwala szybko zawęzić obszar poszukiwań usterki, jednak bez znajomości budowy kodów, typów złączy i ograniczeń dostępnych narzędzi diagnostyka może być nieskuteczna. Poniższy artykuł szczegółowo omawia wszystkie te aspekty, dostarczając praktycznej wiedzy zarówno dla właścicieli motocykli, jak i profesjonalnych mechaników.

DTC to skrót od Diagnostic Trouble Code – standardowy format kodów usterek stosowany w pojazdach spalinowych i elektrycznych. W motocyklach kody te pozwalają zlokalizować problem w układzie napędowym (Powertrain), podwoziu (Chassis), elektronice lub komunikacji między modułami (Network/User). Każdy kod ma postać alfanumeryczną, np. P0130, C0045 czy U0100, i wskazuje potencjalne problemy z konkretnym podzespołem lub obszarem wymagającym uwagi. Poprawna interpretacja DTC jest kluczowa dla skutecznej naprawy – sam odczyt kodu bez zrozumienia jego znaczenia często prowadzi do błędnych wniosków i niepotrzebnej wymiany sprawnych części. Dlatego diagnostyka motocyklowa nie kończy się na odczytaniu numeru błędu, ale wymaga analizy kontekstu, danych z czujników (takich jak temperatura silnika, obroty silnika) i wiedzy o specyfice danej marki.

Jak działa odczyt błędów w motocyklu

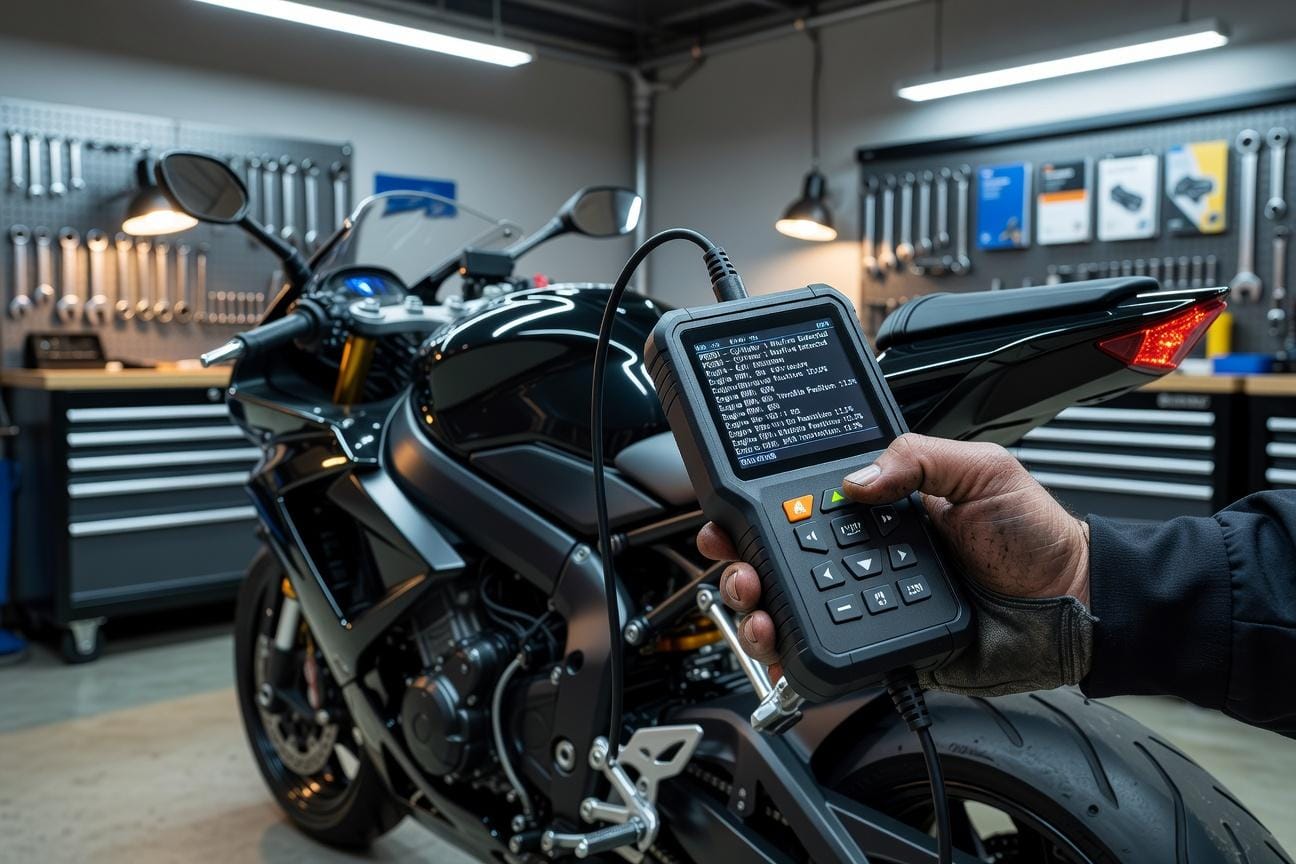

Proces diagnostyczny polega na podłączeniu motocykla do interfejsu diagnostycznego za pomocą odpowiedniego kabla lub przejściówki. Interfejs komunikuje się z ECU w trybie serwisowym i odczytuje zapisane kody błędów, a także dane bieżące (live data) z czujników. Następnie dane są przesyłane do aplikacji na smartfonie, tablecie lub laptopie. Kluczowym elementem jest kompatybilność adaptera – bez właściwej przejściówki nawet najlepszy skaner nie połączy się z motocyklem. W nowszych modelach coraz częściej stosuje się standardowe złącze 6-pinowe zgodne z normą Euro 5, jednak w starszych motocyklach konieczne jest użycie przejściówek 3-pinowych, 4-pinowych lub dedykowanych kabli serwisowych.

Interfejsy diagnostyczne do motocykli

Do najpopularniejszych urządzeń diagnostycznych należą skanery ELM327, które działają z wieloma protokołami OBD, takimi jak ISO 15765 (CAN), ISO 9141, KWP2000 i innymi. Są one tanie i powszechnie dostępne, ale nie zawsze współpracują z motocyklami – zwłaszcza starszymi, które korzystają z protokołów nieobsługiwanych przez najtańsze klony ELM327. Profesjonalne testery diagnostyczne, takie jak TEXA, oferują znacznie szerszą kompatybilność i obsługę zaawansowanych systemów, w tym ABS, IMU i kontroli trakcji. Wybór interfejsu zależy od marki motocykla, rodzaju złącza oraz zakresu diagnostyki, jaką chcemy przeprowadzić. Dla podstawowego szybkiego odczytu błędów silnika w motocyklu wyposażonym w standardowe złącze OBD może wystarczyć ELM327, ale do pełnej diagnostyki nowoczesnych maszyn niezbędne są zaawansowane narzędzia.

Adaptery i typy złączy diagnostycznych

Motocykle wykorzystują różnorodne złącza diagnostyczne, które rzadko przypominają standardowy port OBD z samochodów. Do 2020 roku producenci stosowali własne rozwiązania, co wymuszało zakup dedykowanych przejściówek. Wyróżniamy kilka podstawowych typów złączy:

1. Złącza 3-pinowe i 4-pinowe – stosowane m.in. w Yamaha, Honda, KTM, Husqvarna i GasGas. Wymagają specjalnych adapterów i przewodów, które dopasowują pinowanie do interfejsu. W przypadku KTM często spotyka się złącze 4-pinowe o niestandardowym rozmieszczeniu pinów.
2. Złącze 6-pinowe – standard Euro 5, który od 2020 roku ujednolica porty diagnostyczne w nowych motocyklach. Niestety, nawet w ramach tego standardu zdarzają się różnice w zależności od marki – niektórzy producenci modyfikują pinowanie lub protokoły komunikacji.
3. Dedykowane złącza marek premium – BMW i Ducati stosują własne, często nietypowe wtyczki, które wymagają dedykowanego interfejsu, oryginalnych kabli serwisowych lub wysokiej klasy testerów, takich jak TEXA lub Woolich Racing.

Kody błędów DTC – budowa i znaczenie

Każdy kod DTC składa się z litery i czterech cyfr. Pierwsza litera określa obszar usterki: P (Powertrain) oznacza układ napędowy, C (Chassis) podwozie, a U (Network/User) błędy komunikacji między modułami. Druga cyfra informuje o pochodzeniu kodu – 0 oznacza kod standardowy OBD, natomiast 1 wskazuje kod specyficzny dla producenta motocykla. Trzecia i czwarta cyfra precyzują podzespół, np. czujnik przepustnicy, cewkę zapłonową lub sondę lambda. Na przykład kod P0351 oznacza usterkę cewki zapłonowej cylindra 1, P0130 to błąd sondy lambda, a P0120 dotyczy czujnika położenia przepustnicy. Kody producenta (z cyfrą 1 na drugiej pozycji) są trudniejsze do zdiagnozowania bez dostępu do dokumentacji technicznej, ponieważ mogą dotyczyć specyficznych funkcji danego modelu.

Jak interpretować błędy w praktyce

W praktyce kod P0130 wskazuje na problem z sondą lambda – może to być uszkodzony czujnik, przerwa w obwodzie lub nieprawidłowa mieszanka paliwowa. P0351 dotyczy cewki zapłonowej, a P0120 czujnika położenia przepustnicy. Kody specyficzne dla producenta, np. z literą P i cyfrą 1 na drugiej pozycji, wymagają dostępu do bazy danych lub dokumentacji serwisowej. Sam kod często nie wystarcza – konieczne jest sprawdzenie wartości rzeczywistych czujników (live data), takich jak ciśnienie paliwa, temperatura silnika, obroty silnika, co wymaga interfejsu z funkcją odczytu danych bieżących. Na przykład kod P0130 może być spowodowany uszkodzoną sondą, ale także nieszczelnością w układzie wydechowym lub błędem w oprogramowaniu ECU. Dlatego diagnostyka motocyklowa wymaga systematycznego podejścia i weryfikacji hipotez.

Aplikacje, programy i źródła wsparcia

Do odczytu błędów przez smartfon i interfejs Bluetooth wykorzystuje się aplikacje wspierające motocykle, takie jak motoScan, OBDlink, Torque Pro (z odpowiednimi wtyczkami) czy dedykowane programy producentów. W Polsce pomocne źródła to Autobaza.pl, która umożliwia wyszukiwanie znaczenia kodów błędów po polsku, Delta Tech Electronics oferująca interpretację kodów DTC oraz SDPROG jako dedykowane oprogramowanie diagnostyczne o intuicyjnym interfejsie do wybranych marek. Forum Motocykl.org to z kolei miejsce, gdzie społeczność dzieli się doświadczeniami, udostępnia mapy pinów i rekomenduje sprawdzone konfiguracje sprzętowe. Warto również korzystać z oficjalnych dokumentacji serwisowych i grup tematycznych na Facebooku poświęconych konkretnym markom.

Ograniczenia diagnostyki motocyklowej

Podstawowym ograniczeniem jest brak uniwersalnej wtyczki. Do 2020 roku producenci rzadko stosowali wspólny standard, co zmuszało użytkowników do gromadzenia kilku przejściówek. Najtańsze skanery samochodowe często nie obsługują systemów motocyklowych lub w ogóle nie łączą się z elektroniką. Proste aplikacje OBD pozwalają zwykle tylko na odczyt i kasowanie podstawowych błędów silnika (Check Engine), ale nie radzą sobie z wykryciem usterek w ABS, IMU czy kontroli trakcji. Kolejnym ograniczeniem jest brak standaryzacji protokołów komunikacyjnych – niektóre motocykle używają protokołów KWP2000 lub ISO 9141, które nie są obsługiwane przez najtańsze interfejsy ELM327. Ponadto nawet jeśli interfejs się połączy, może nie obsługiwać funkcji monitorowania pracy w czasie rzeczywistym (live data) lub adaptacji podzespołów.

Euro 5 i zmiany w standaryzacji

Wprowadzenie normy Euro 5 znacząco ujednoliciło porty diagnostyczne w motocyklach. Od 2020 roku nowe modele są wyposażane w złącze 6-pinowe, które przypomina standard OBDII. Niestety, pełna zgodność nadal zależy od marki – niektórzy producenci modyfikują pinowanie lub protokoły komunikacji, co wymaga testowania przed zakupem interfejsu. Euro 5 wymusiło również szersze stosowanie monitorowania emisji spalin i układów oczyszczania, co oznacza więcej czujników i większą liczbę potencjalnych kodów błędów. Dla diagnostyki motocyklowej oznacza to, że nowe modele są bardziej skomplikowane, ale też łatwiejsze w diagnostyce dzięki ujednoliconemu złączu.

Diagnostyka zaawansowanych systemów

Systemy takie jak IMU (Inertial Measurement Unit), kontrola trakcji (TC) czy ABS wymagają dedykowanych testerów serwisowych, które łączą się z komputerem pokładowym. Proste interfejsy ELM327 i podstawowe aplikacje nie są w stanie odczytać kodów z tych modułów, ponieważ komunikują się one za pomocą protokołów zastrzeżonych przez producentów. Do bardziej rozbudowanej diagnostyki stosuje się TEXA lub specjalistyczne oprogramowanie fabryczne, które umożliwia dostęp do wszystkich sterowników pojazdu, w tym modułu ABS, IMU, a także systemów oświetlenia i komfortu. Bez takich narzędzi diagnoza zaawansowanych systemów jest praktycznie niemożliwa, a próby użycia uniwersalnych skanerów mogą zakończyć się brakiem komunikacji.

Jak dobrać właściwe narzędzie diagnostyczne

Przed zakupem odpowiedniego urządzenia (interfejsu lub adaptera) należy określić markę, model i rocznik motocykla, rodzaj świecącej kontrolki (Check Engine, ABS, TC) oraz treść kodu błędu, jeśli jest dostępny. Na tej podstawie można dobrać odpowiednią przejściówkę i oprogramowanie. Dla starszych motocykli często wystarczy prosty tester diagnostyczny, np. ELM327, z właściwym adapterem, natomiast nowsze modele z zaawansowaną elektroniką wymagają profesjonalnych testerów. Warto również sprawdzić na forach internetowych, jakie narzędzia są rekomendowane dla konkretnej marki – np. dla Yamaha często polecane są interfejsy z przejściówką 3-pinową, a dla KTM adapter 4-pinowy. Kluczowe jest również sprawdzenie, czy wybrany interfejs obsługuje protokół komunikacyjny stosowany w danym motocyklu.

Poniższa tabela przedstawia porównanie popularnych urządzeń diagnostycznych, ich parametry pracy i możliwości.

Poniższa tabela pokazuje typy złączy i kompatybilne marki, co ułatwia wybór odpowiedniego urządzenia.

Najczęstsze błędy użytkowników

1. Użycie niewłaściwego adaptera – próba podłączenia skanera samochodowego bez przejściówki kończy się brakiem komunikacji. Nawet jeśli wtyczka fizycznie pasuje, pinowanie może być inne.
2. Nieobsługiwany protokół – starsze motocykle korzystają z protokołów KWP2000 lub ISO9141, które nie są obsługiwane przez tanie klony ELM327. Warto sprawdzić specyfikację interfejsu przed zakupem.
3. Błędna interpretacja kodów – mylenie kodu ogólnego z kodem producenta prowadzi do zakupu niewłaściwych części. Na przykład kod P0130 ogólny i P1130 specyficzny dla producenta mogą wymagać różnych działań.
4. Diagnoza zaawansowanych systemów prostą aplikacją – próba odczytu ABS lub IMU za pomocą darmowej aplikacji Bluetooth zwykle kończy się niepowodzeniem. Do tych systemów potrzebny jest profesjonalny tester.
5. Kasowanie błędów bez analizy przyczyny – skasowanie kodu bez sprawdzenia, co go spowodowało, może doprowadzić do ponownego wystąpienia usterki i uszkodzenia innych podzespołów.

FAQ – Najczęściej zadawane pytania

Jak odczytać błędy w motocyklu?

Do szybkiego odczytu błędów potrzebujesz interfejsu diagnostycznego (np. ELM327), odpowiedniej przejściówki dopasowanej do złącza w motocyklu oraz aplikacji na smartfon lub laptop. Po podłączeniu uruchamiasz aplikację, wybierasz opcję odczytu kodów i zapisujesz wyświetlone kody DTC. Warto również wykonać zrzut ekranu lub zdjęcie, aby móc później przeanalizować kody.

Czy ELM327 działa z motocyklem?

ELM327 to popularny tester diagnostyczny, ale działa tylko z niektórymi motocyklami. Kluczowa jest kompatybilność protokołu oraz dostępność odpowiedniego adaptera. Starsze motocykle często korzystają z protokołów, które nie są obsługiwane przez tanie wersje ELM327. Przed zakupem warto sprawdzić, czy dany interfejs był testowany z konkretną marką i modelem. Rekomendowane są interfejsy z chipem ELM327 v2.1 lub nowszym oraz z obsługą protokołów do 500 kbps.

Jaki adapter wybrać do Yamaha, Honda, KTM, BMW, Ducati?

Wybór adaptera zależy od rocznika i modelu. Dla Yamaha i Honda często potrzebna jest przejściówka 3-pinowa lub 4-pinowa. KTM wymaga adaptera 4-pinowego. BMW i Ducati – w zależności od rocznika – mogą wymagać złącza 6-pinowego (Euro 5) lub dedykowanego kabla serwisowego. Zawsze sprawdzaj dokumentację techniczną swojego motocykla lub skonsultuj się z forami internetowymi, takimi jak Motocykl.org.

Czy aplikacja Bluetooth wystarczy do ABS lub IMU?

Nie. Proste aplikacje Bluetooth współpracujące z ELM327 odczytują tylko błędy silnika (Check Engine). Systemy ABS, IMU i kontrola trakcji wymagają profesjonalnych testerów, takich jak TEXA, lub fabrycznego oprogramowania serwisowego. W przypadku problemów z ABS lub IMU zalecana jest wizyta w autoryzowanym serwisie.

Co oznacza litera P, C lub U w kodzie DTC?

Litera P (Powertrain) oznacza usterkę układu napędowego (silnik, skrzynia biegów), C (Chassis) – podwozia (ABS, zawieszenie, hamulce), a U (Network/User) – błędy komunikacji między modułami elektronicznymi. To podstawowa informacja, która pomaga wykryć potencjalne problemy. Na przykład kod U0100 oznacza utratę komunikacji z modułem ECU.

Podsumowanie – jak skutecznie diagnozować motocykl

Diagnostyka motocykla oparta na DTC to potężne narzędzie, ale wymaga odpowiedniego przygotowania. Kluczowe jest zidentyfikowanie typu złącza w motocyklu, dobór właściwego interfejsu i adaptera oraz świadomość ograniczeń tanich rozwiązań w monitorowaniu parametrów pracy. Przed przystąpieniem do diagnostyki warto zebrać następujące dane: marka, model, rocznik motocykla, rodzaj świecącej kontrolki oraz treść kodu błędu (jeśli jest dostępny). Dla podstawowych usterek silnika wystarczy ELM327 z przejściówką i aplikacją mobilną do szybkiego odczytu i kasowania błędów. Do zaawansowanych systemów, takich jak ABS, IMU czy kontrola trakcji, niezbędny jest profesjonalny tester, np. TEXA, lub wizyta w autoryzowanym serwisie. Pamiętaj, że poprawna interpretacja kodu DTC to dopiero pierwszy krok – często konieczne jest sprawdzenie wartości rzeczywistych czujników i ocena stanu technicznego podzespołów. Jeśli nie czujesz się pewnie, skorzystaj z pomocy doświadczonego mechanika lub forum Motocykl.org. Systematyczne podejście, weryfikacja hipotez i korzystanie z wiarygodnych źródeł danych to klucz do skutecznej i bezpiecznej diagnostyki motocykla oraz monitorowania jego pracy.
