Czujnik położenia przepustnicy TPS: jak wpływa na pracę motocykla

1. Czym jest TPS? Czujnik położenia przepustnicy (Throttle Position Sensor) przetwarza kąt otwarcia przepustnicy na sygnał elektryczny dla ECU.
2. Główna funkcja: Informuje sterownik silnika o stopniu i dynamice otwarcia przepustnicy, umożliwiając precyzyjne sterowanie pracą jednostki napędowej.
3. Wpływ na dawkę paliwa i zapłon: TPS pozwala ECU dobrać bogatszą mieszankę przy przyspieszaniu oraz optymalny kąt wyprzedzenia zapłonu.
4. Objawy awarii: Szarpanie, dziury w gazie, falujące obroty, gaśnięcie silnika, problemy z jazdą ze stałą prędkością oraz wzrost zużycia paliwa.
5. Typowe napięcie TPS: Na zamkniętej przepustnicy 0,45-0,78 V, przy pełnym otwarciu około 4,5 V – wzrost powinien być płynny.
6. Kalibracja ma znaczenie: Prawidłowe ustawienia TPS są niezbędne dla poprawnej pracy silnika i właściwej interpretacji sygnału przez ECU.

Czym jest czujnik położenia przepustnicy TPS?

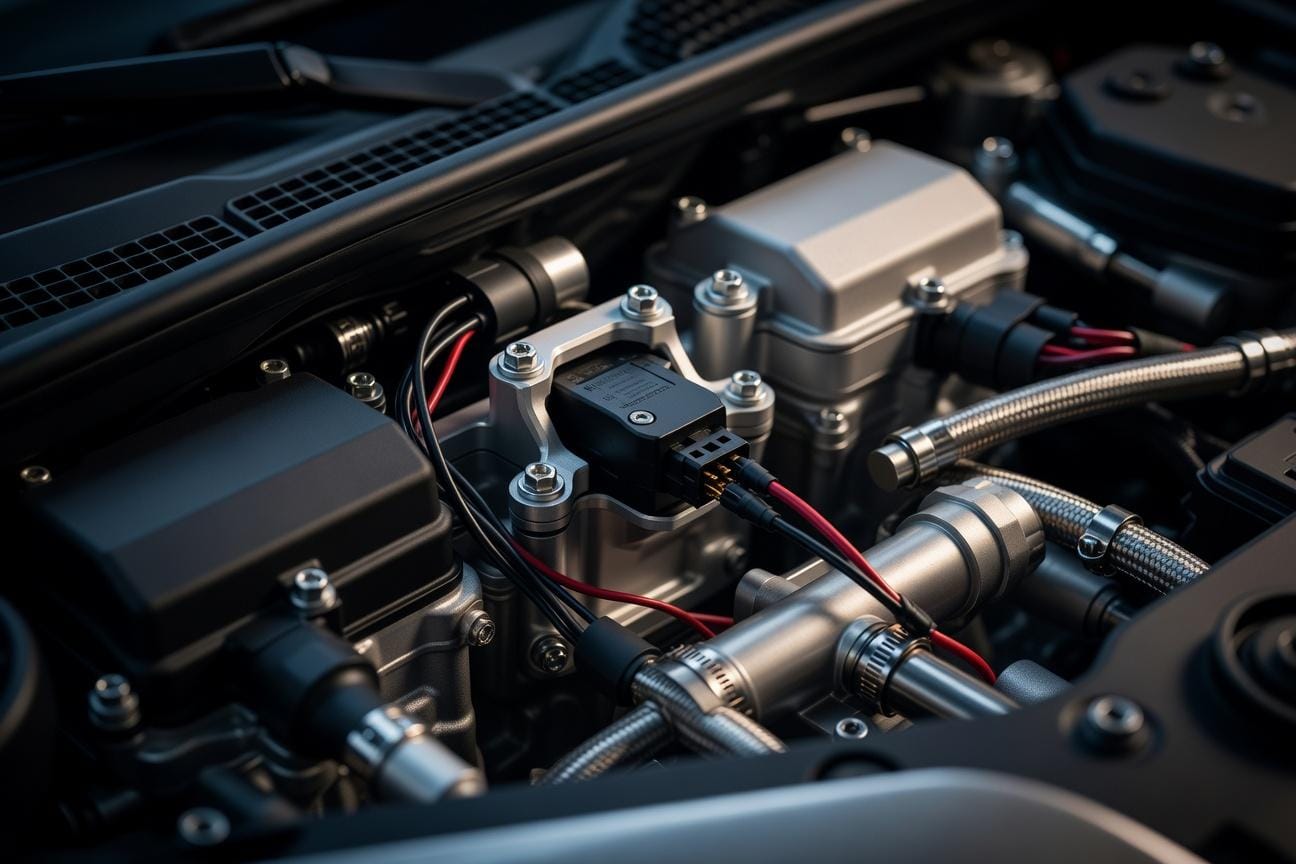

Throttle Position Sensor, czyli czujnik TPS, to elektroniczny element montowany na wałku przepustnicy lub w okolicy manetki gazu. Jego zadaniem jest pomiar kąta, o jaki została otwarta przepustnica, i przekształcenie go na zmienne napięcie elektryczne. Sygnał ten jest przesyłany do ECU, które na jego podstawie steruje dawką paliwa, momentem zapłonu oraz innymi parametrami pracy silnika. W motocyklach z wtryskiem paliwa TPS jest niezbędny do prawidłowego działania układu zasilania, ale spotyka się go także w starszych konstrukcjach gaźnikowych, gdzie pełni nieco inną, choć równie istotną rolę.

Jak działa TPS w motocyklu?

Zasada działania TPS opiera się na potencjometrze lub elemencie hallotronowym, który zmienia swoją rezystancję w zależności od położenia przepustnicy. Gdy motocyklista obraca manetkę gazu, przepustnica otwiera się, a czujnik generuje sygnał napięciowy proporcjonalny do kąta jej otwarcia. ECU odczytuje ten sygnał i na podstawie danych z czujnika TPS – w połączeniu z danymi z innych czujników, takich jak czujnik prędkości obrotowej wału, czujnik temperatury silnika czy czujnik masowego przepływu powietrza – oblicza optymalną dawkę paliwa i kąt wyprzedzenia zapłonu. Dzięki temu silnik pracuje płynnie, wydajnie i zgodnie z oczekiwaniami kierowcy.

Za co odpowiada TPS w układzie zasilania i zapłonu?

Rola TPS w układzie zasilania i zapłonu jest wielowymiarowa. Przede wszystkim czujnik ten dostarcza ECU informacji o tym, czy motocyklista przyspiesza, utrzymuje stałą prędkość, czy zwalnia. Na tej podstawie sterownik dobiera odpowiednią mieszankę paliwowo-powietrzną – bogatszą podczas dynamicznego przyspieszania, ubogą przy jednostajnej jeździe. Wpływa także na kąt wyprzedzenia zapłonu: przy gwałtownym otwarciu przepustnicy ECU może opóźnić zapłon, aby uniknąć spalania stukowego, natomiast przy stałym obciążeniu ustawia bardziej zaawansowany kąt dla lepszej efektywności. Dodatkowo TPS wspiera stabilizację biegu jałowego – gdy czujnik sygnalizuje zamkniętą przepustnicę, ECU utrzymuje odpowiednie obroty, regulując dawkę paliwa i powietrza. W nowoczesnych motocyklach TPS współpracuje także z systemami kontroli trakcji, odcięcia paliwa podczas hamowania silnikiem czy systemami antypoślizgowymi, co czyni go jednym z najważniejszych elementów w pojeździe.

Wpływ TPS na dawkę paliwa, zapłon i bieg jałowy

Precyzyjne działanie TPS ma bezpośrednie przełożenie na trzy kluczowe aspekty pracy silnika:

1. Dawka paliwa: ECU na podstawie sygnału z TPS określa, czy silnik pracuje w trybie przyspieszania, jazdy stałej, czy zwalniania. Przy gwałtownym otwarciu przepustnicy sterownik wzbogaca mieszankę, aby zapewnić odpowiednią moc i uniknąć ubogiej mieszanki, która mogłaby prowadzić do przegrzewania lub uszkodzenia silnika. Przy stałej prędkości dawka paliwa jest optymalizowana pod kątem ekonomii.
2. Kąt wyprzedzenia zapłonu: TPS pozwala ECU dynamicznie zmieniać kąt wyprzedzenia zapłonu w zależności od obciążenia silnika. Szybkie otwarcie przepustnicy wymaga opóźnienia zapłonu, aby zapobiec spalaniu stukowemu, podczas gdy przy lekkim obciążeniu zapłon może być bardziej zaawansowany, co poprawia płynność oddawania mocy.
3. Bieg jałowy: Gdy przepustnica jest zamknięta, ECU utrzymuje stabilne obroty biegu jałowego, regulując dopływ powietrza przez kanał obejściowy lub przepustnicę. TPS potwierdza stan zamknięcia przepustnicy, umożliwiając precyzyjną kontrolę obrotów.

Dodatkowe funkcje TPS w nowoczesnych motocyklach

W zaawansowanych systemach elektronicznych TPS odgrywa rolę wykraczającą poza podstawowe sterowanie dawką paliwa i zapłonem. Czujnik ten dostarcza danych niezbędnych do działania systemów kontroli trakcji – gdy TPS sygnalizuje gwałtowne otwarcie przepustnicy, a czujniki prędkości kół wykrywają poślizg, ECU może zredukować moment obrotowy, przyciąć paliwo lub opóźnić zapłon. Ponadto TPS wspiera funkcję odcięcia paliwa podczas hamowania silnikiem – gdy czujnik rejestruje zamkniętą przepustnicę przy wysokich obrotach, ECU odcina wtrysk paliwa, co zmniejsza zużycie i emisję spalin. W niektórych motocyklach TPS uczestniczy także w systemie antypoślizgowym kół (anti-wheelie) oraz w trybach jazdy, które modyfikują charakterystykę reakcji na gaz.

Objawy uszkodzonego lub źle ustawionego TPS

Uszkodzony lub rozregulowany czujnik położenia przepustnicy może dawać wiele niepokojących symptomów. Poniżej przedstawiamy zestawienie typowych objawów w podziale na charakterystyczne sytuacje:

Szarpanie, falujące obroty i gaśnięcie – jak rozpoznać problem?

1. Szarpanie przy dodawaniu gazu: silnik chwilowo traci moc, a następnie reaguje gwałtownym szarpnięciem – to jeden z najczęstszych objawów problemów z czujnikiem TPS.
2. Dziury w gazie: przy płynnym odkręcaniu manetki (przepustnicy) występują momenty braku reakcji, po których następuje nagły skok mocy.
3. Falujące obroty na biegu jałowym: obroty silnika wahają się bez wyraźnej przyczyny, a motocykl ma trudności z utrzymaniem stabilnego biegu jałowego.
4. Gaśnięcie po puszczeniu gazu: silnik gaśnie, gdy motocyklista zamyka przepustnicę, szczególnie podczas dojeżdżania do skrzyżowania.
5. Problemy przy stałej prędkości: podczas jednostajnej jazdy motocykl szarpie, co bywa określane jako „żabkowanie”.
6. Zwiększone zużycie paliwa: błędne wskazania TPS mogą powodować, że ECU podaje zbyt bogatą mieszankę, co prowadzi do wzrostu spalania.

Objawy te mogą być mylone z problemami układu zapłonowego, paliwowego czy nawet mechanicznymi, jednak w wielu przypadkach źródłem jest właśnie TPS. Warto zwrócić uwagę, że symptomy często nasilają się przy określonych zakresach obrotów lub przy określonej dynamice otwierania przepustnicy.

Czy TPS może zwiększać spalanie i pogarszać jazdę?

Tak, i to w znacznym stopniu. Jeśli TPS wysyła do ECU zbyt wysoki sygnał napięcia (symulując bardziej otwartą przepustnicę niż w rzeczywistości), sterownik podaje więcej paliwa, co prowadzi do wzrostu zużycia. Z drugiej strony, zbyt niski sygnał może skutkować ubogą mieszanką, co powoduje spadek mocy, przegrzewanie silnika i nierówną pracę. W obu przypadkach kultura jazdy znacząco się pogarsza. Przy źle ustawionym TPS motocykl może być trudny do prowadzenia, szczególnie w ruchu miejskim, gdzie wymagane są częste zmiany prędkości.

Tabela – Sprawny TPS vs uszkodzony TPS

TPS w motocyklach z gaźnikiem i z wtryskiem – różnice

Choć TPS kojarzony jest głównie z układami wtryskowymi, czujnik ten bywa montowany także w motocyklach gaźnikowych. W układach wtryskowych TPS jest niezbędny do sterowania dawką paliwa i zapłonem – bez niego ECU nie wie, czy silnik pracuje na biegu jałowym, czy pod obciążeniem. W starszych motocyklach z gaźnikiem TPS pełni nieco inną funkcję: często służy do korekcji kąta wyprzedzenia zapłonu w zależności od położenia przepustnicy, co poprawia osiągi i ekonomię. W gaźnikach TPS nie steruje bezpośrednio dawką paliwa (robi to sam gaźnik na zasadzie podciśnienia), ale dostarcza sygnał do modułu zapłonowego. Poniższa tabela podsumowuje kluczowe różnice:

Jakie napięcie powinien mieć czujnik TPS?

Typowe wartości napięcia TPS dla motocykli mieszczą się w przedziale 0,45-0,78 V przy zamkniętej przepustnicy (bieg jałowy) i około 4,5 V przy pełnym otwarciu. Wzrost napięcia powinien być płynny, bez skoków i zaników, co świadczy o dobrym stanie czujnika. Warto jednak zaznaczyć, że dokładne wartości referencyjne różnią się w zależności od producenta i modelu motocykla – niektóre jednostki mogą mieć nieco inne zakresy. Dlatego przed przystąpieniem do diagnostyki warto sprawdzić dane w serwisówce lub u źródła, a także skorzystać z porady doświadczonego mechanika. Pomiaru dokonuje się za pomocą multimetru, podłączając sondy do masy i do pinu sygnałowego czujnika przy włączonym zapłonie (silnik nie musi pracować).

Kalibracja i ustawienie TPS krok po kroku

Prawidłowa kalibracja TPS jest kluczowa dla optymalnej pracy silnika. Proces ten polega na ustawieniu czujnika w taki sposób, aby ECU odczytywał właściwe napięcie przy zamkniętej przepustnicy. W wielu motocyklach kalibrację wykonuje się przez poluzowanie śrub mocujących TPS, ustawienie go w odpowiedniej pozycji i dokręcenie. Niekiedy konieczne jest użycie narzędzia diagnostycznego do odczytu napięcia. W nowszych modelach procedura bywa zautomatyzowana i wymaga jedynie wykonania sekwencji czynności (np. włączenie zapłonu kluczykiem, obrót manetki gazu od końca do końca, wyłączenie zapłonu). Błędne ustawienie TPS prowadzi do nieprawidłowego odczytu przez ECU, co objawia się wszystkimi wymienionymi wcześniej symptomami. Kalibrację warto przeprowadzić po każdej ingerencji w układ przepustnicy, wymianie czujnika lub po zauważeniu niepokojących objawów. Na forum motocykli Yamaha często podkreśla się znaczenie poprawnej pozycji TPS.

Jak diagnozować awarię TPS w motocyklu?

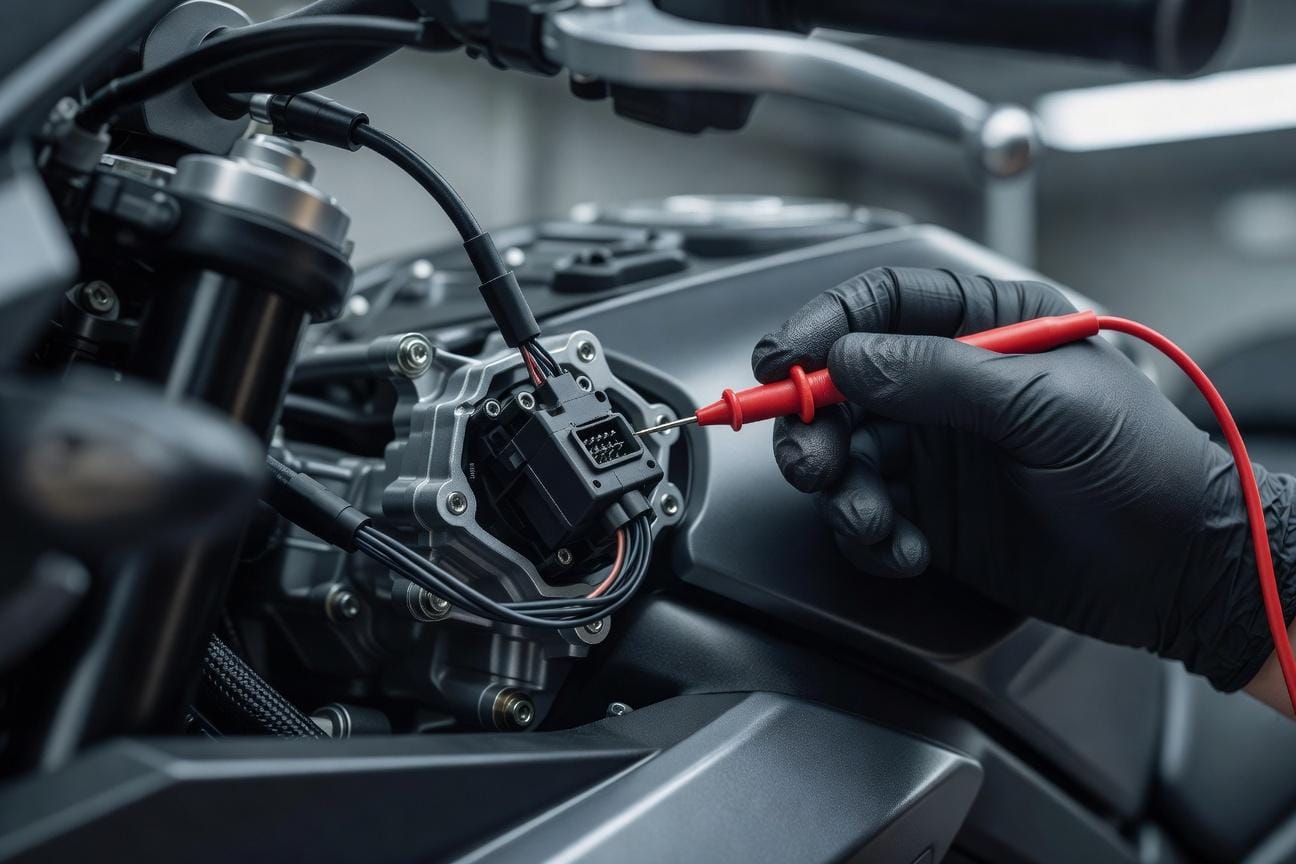

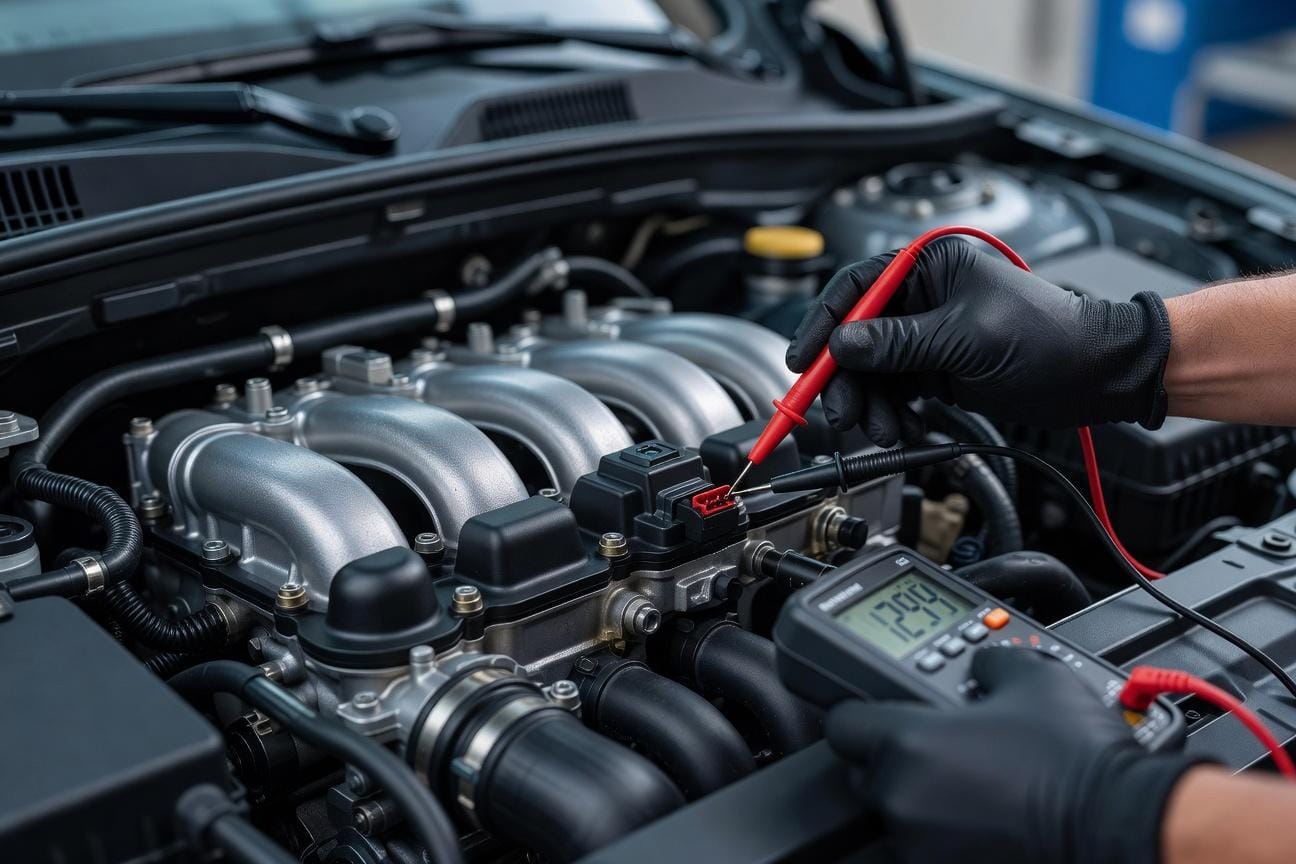

Diagnostyka czujnika TPS może być przeprowadzona samodzielnie przy użyciu multimetru lub za pomocą zaawansowanego narzędzia diagnostycznego podłączanego do gniazda OBD. Oto podstawowe kroki:

1. Sprawdź napięcie spoczynkowe: przy zamkniętej przepustnicy, przy włączonym zapłonie, zmierz napięcie między masą a pinem sygnałowym. Powinno wynosić 0,45-0,78 V (lub zgodnie z danymi producenta).
2. Sprawdź napięcie przy pełnym otwarciu: otwórz przepustnicę do oporu i odczytaj napięcie – powinno wynosić około 4,5 V.
3. Sprawdź płynność wzrostu napięcia: powoli otwieraj przepustnicę, obserwując wskazania multimetru. Wzrost powinien być liniowy, bez skoków i zaników.
4. Odczytaj kody błędów: jeśli motocykl ma system OBD, podłącz narzędzie diagnostyczne i sprawdź, czy nie zapisano kodów związanych z TPS (np. P0120, P0121, P0122, P0123).

Jeśli napięcie nie mieści się w normie, wzrost jest skokowy lub występują błędy, czujnik najprawdopodobniej wymaga regulacji lub wymiany. W razie wątpliwości warto obejrzeć instruktaż na YouTube – dostępne są tam porady dotyczące konkretnych modeli, np. Yamaha FZ6 czy Suzuki GSXR.

Jakie dane przygotować przed diagnostyką lub naprawą?

Przed przystąpieniem do diagnozy problemów z TPS warto zebrać podstawowe informacje o motocyklu, które pomogą w szybkiej i skutecznej identyfikacji usterki:

1. Model i rocznik motocykla – różne generacje mogą mieć różne zakresy napięć i procedury kalibracji. Dla przykładu, w modelach Yamaha FZS i KTM procedury różnią się szczegółami.
2. Typ układu zasilania – gaźnik czy wtrysk paliwa? To determinuje rolę TPS i sposób jego diagnostyki.
3. Warunki występowania objawów – przy jakich obrotach, przy jakiej dynamice otwierania gazu, na zimnym czy ciepłym silniku?
4. Historia napraw – czy czujnik był wymieniany, regulowany, czy motocykl miał zalanie, wypadek lub modyfikacje układu wydechowego/sterownika?

Posiadanie tych danych ułatwi mechanikowi lub warsztatowi postawienie trafnej diagnozy i skróci czas naprawy.

Kiedy regulować, a kiedy wymienić czujnik TPS?

Decyzja o regulacji lub wymianie TPS zależy od rodzaju problemu. Jeśli czujnik jest sprawny, ale źle ustawiony (np. po demontażu przepustnicy), wystarczy kalibracja. Jeśli natomiast potencjometr jest zużyty, sygnał jest skokowy lub napięcie nie mieści się w normie mimo prób regulacji, konieczna jest wymiana. Cena nowego czujnika nie jest wysoka, a jego montaż i kalibracja są stosunkowo proste. W sklepach motocyklowych dostępne są zarówno oryginalne produkty, jak i tańsze zamienniki, np. marki Tourmax. Opinie użytkowników wskazują, że czyszczenie styków specjalnym preparatem może przywrócić prawidłowe działanie – w tym celu należy wypiąć kostkę TPS i delikatnie oczyścić styki. Należy jednak pamiętać, że TPS to element eksploatacyjny – z czasem ulega zużyciu mechanicznemu i elektrycznemu, dlatego przy powtarzających się problemach warto go wymienić. W niektórych przypadkach, zwłaszcza w starszych motocyklach, TPS można wyczyścić specjalnym preparatem do styków, co przywraca prawidłowe działanie.

Najczęstsze pytania o TPS w motocyklu (FAQ)

Czy TPS występuje w motocyklach z gaźnikiem?

Tak, w niektórych starszych modelach z gaźnikiem montowano TPS, ale jego rola ograniczała się głównie do korekcji kąta wyprzedzenia zapłonu, a nie do sterowania dawką paliwa.

Jakie są najczęstsze objawy uszkodzonego TPS?

Najczęściej spotykane to szarpanie przy dodawaniu gazu, falujące obroty na biegu jałowym, gaśnięcie po puszczeniu gazu, problemy z jazdą ze stałą prędkością oraz wzrost spalania. Doświadczeni motocykliści na forach, np. forum motocykli Yamaha, często dzielą się podobnymi objawami.

Jakie napięcie powinien mieć TPS na biegu jałowym?

Standardowo 0,45-0,78 V, ale dokładną wartość dla konkretnego modelu warto sprawdzić w dokumentacji serwisowej. W przypadku modelu FZ6 wartość ta może nieznacznie odbiegać.

Czy TPS wpływa na spalanie?

Tak, w znacznym stopniu. Błędny sygnał TPS może powodować zbyt bogatą lub zbyt ubogą mieszankę, co bezpośrednio przekłada się na zużycie paliwa.

Czy mogę samodzielnie wykonać kalibrację TPS?

W wielu motocyklach tak, pod warunkiem posiadania multimetru i podstawowej wiedzy. W nowszych modelach często wystarczy sekwencja czynności bez użycia narzędzi. W razie wątpliwości lepiej skonsultować się z instrukcją serwisową lub mechanikiem. Przydatne porady znajdziesz też na YouTube.

Podsumowanie

Czujnik położenia przepustnicy TPS to niewielki, ale niezwykle istotny element układu zasilania motocykla. Odpowiada za precyzyjne sterowanie dawką paliwa, kątem wyprzedzenia zapłonu i pracą biegu jałowego, a w nowoczesnych konstrukcjach wspomaga także systemy kontroli trakcji i odcięcia paliwa. Awaria lub rozregulowanie TPS daje charakterystyczne objawy – szarpanie, falujące obroty, gaśnięcie, problemy z jazdą ze stałą prędkością oraz zwiększone spalanie. Kluczowe dla prawidłowej pracy silnika jest utrzymanie napięcia TPS w zakresie 0,45-0,78 V na biegu jałowym i około 4,5 V przy pełnym otwarciu, a także płynny wzrost sygnału. Regularna kalibracja czujnika, zwłaszcza po ingerencji w układ przepustnicy, oraz szybka wymiana zużytego elementu to podstawy, które pozwolą cieszyć się płynną, ekonomiczną i bezawaryjną jazdą. Pamiętaj: jeśli zauważysz któreś z opisanych objawów, diagnostyka TPS powinna być jednym z pierwszych kroków – często okazuje się, że to właśnie ten czujnik jest źródłem problemu.
