Bezpieczniki w motocyklu: jak szukać przepalonego obwodu i nie pogorszyć usterki
Jeśli w motocyklu nagle przestają działać światła, kierunkowskazy lub zapłon, najprawdopodobniej mamy do czynienia z przepalonym bezpiecznikiem albo zwarciem w instalacji elektrycznej pojazdu. Szybkie zlokalizowanie usterki jest możliwe bez pogarszania stanu układu elektrycznego – wystarczy działać metodycznie, z zachowaniem podstawowych zasad bezpieczeństwa i z użyciem odpowiednich narzędzi.
Objawy przepalonego bezpiecznika są dość charakterystyczne: jeden z obwodów przestaje działać całkowicie, np. nie świeci się światło mijania, nie działają kierunkowskazy, przestaje pracować licznik, a czasami motocykl nie chce odpalić. Jeśli nowy bezpiecznik przepala się natychmiast po włożeniu, oznacza to zwarcie do masy – wówczas trzeba znaleźć źródło problemu, a nie tylko wymieniać element lub podzespół.
Bezpieczeństwo przed rozpoczęciem diagnostyki
Zanim zaczniesz szukać usterki, wyłącz zapłon i wyjmij kluczyk ze stacyjki. To wyeliminuje ryzyko iskrzenia oraz przepięcia podczas manipulacji przy bezpiecznikach. Dobrze jest też odłączyć akumulator – wystarczy zdjąć klemę ujemną. Przygotuj chwytak do bezpieczników, multimetr oraz żarówkę kontrolną lub próbnik. Miej pod ręką instrukcję obsługi motocykla oraz zestaw zapasowych bezpieczników.
Gdzie znajduje się skrzynka bezpieczników w motocyklu
Skrzynka bezpieczników najczęściej jest umieszczona pod siedzeniem, pod kanapą pasażera, za owiewką boczną lub pod schowkiem. W niektórych modelach motocykli i skuterów znajdziesz ją przy akumulatorze albo z boku ramy. Zajrzyj do instrukcji obsługi – producent zwykle podaje dokładną lokalizację. Przed demontażem osłon upewnij się, że masz do nich łatwy dostęp i nie uszkodzisz zatrzasków.
Jak sprawdzić bezpiecznik wzrokowo krok po kroku

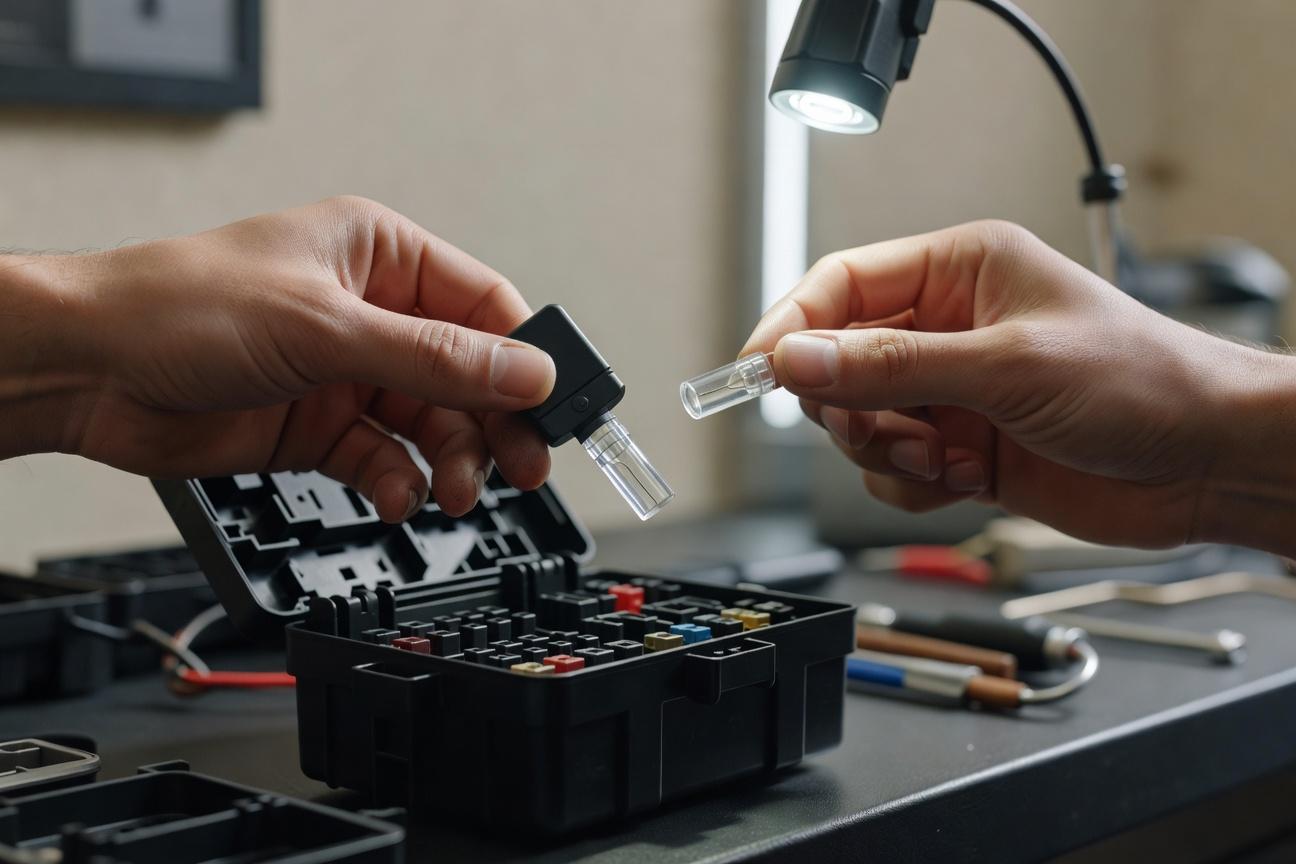

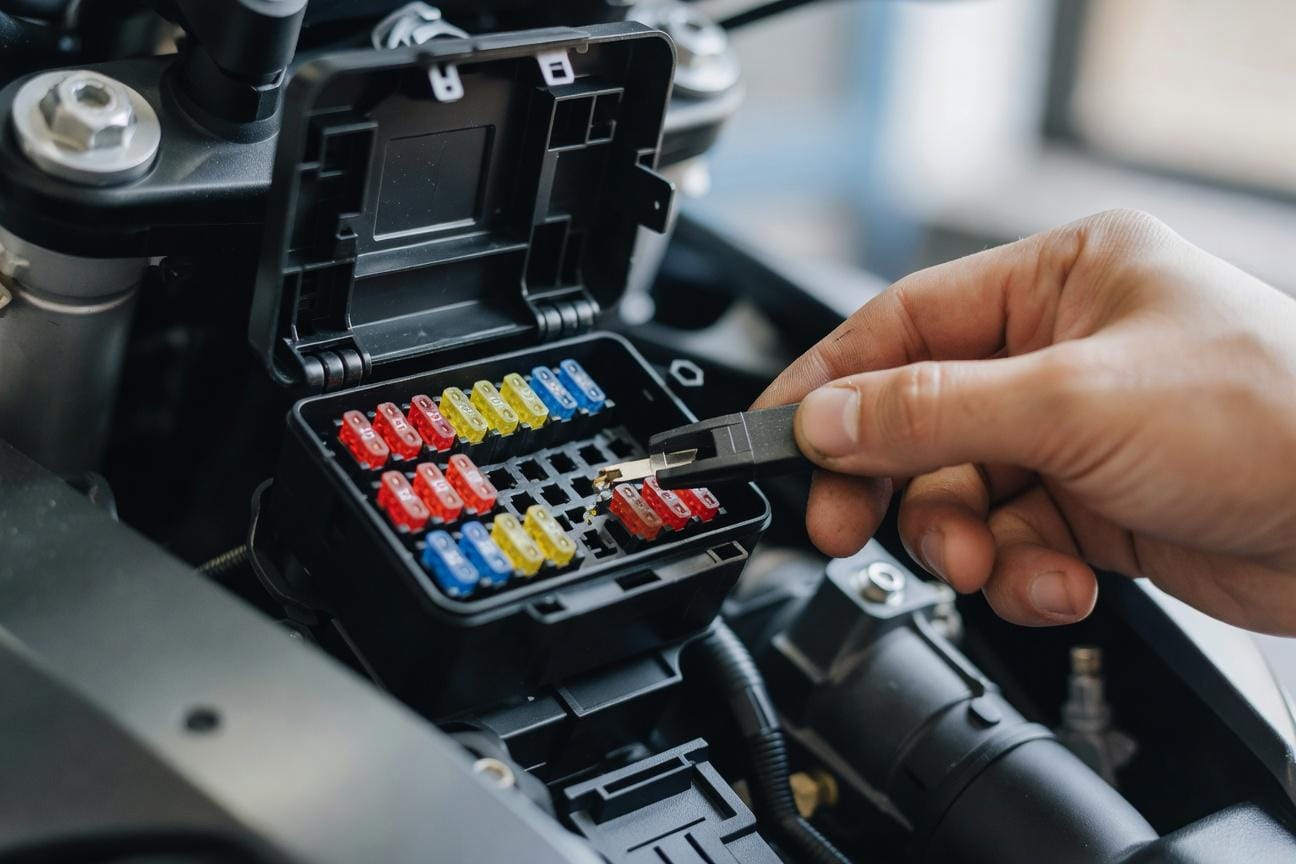

Po dotarciu do skrzynki bezpieczników wyjmij podejrzany element – najlepiej użyć do tego plastikowego chwytaka, który często jest dołączony do pokrywy skrzynki. Obejrzyj bezpiecznik pod światło: jeśli metalowy drucik wewnątrz jest przerwany, bezpiecznik jest przepalony. W bezpiecznikach przezroczystych (np. szklanych, rurkowych, topikowych) widać to gołym okiem. Jeśli obudowa jest matowa lub mleczna, przejdź do testu multimetrem.
Jak sprawdzić bezpiecznik multimetrem
Ustaw multimetr w tryb testu ciągłości obwodu (symbol diody lub głośniczka). Dotknij sondami obu końcówek bezpiecznika – jeśli multimetr wydaje sygnał dźwiękowy, bezpiecznik jest sprawny. Brak dźwięku oznacza przerwę w obwodzie i konieczność wymiany. Ta metoda jest niezawodna niezależnie od przezroczystości obudowy.
Jak dobrać właściwy amperaż bezpiecznika
Nowy bezpiecznik płytkowy (mini) musi mieć dokładnie taki sam amperaż jak stary – najczęściej spotykane wartości to 5A, 10A, 15A, 20A lub 30A. Amperaż jest nadrukowany na obudowie bezpiecznika lub podany w instrukcji. Nigdy nie wkładaj bezpiecznika o wyższym natężeniu – grozi to stopieniem przewodów i pożarem. Bezpiecznik o niższym amperażu będzie się natychmiast przepalał. Bezpiecznik o odpowiednim amperażu chroni przed przeciążeniem i zwarciem.
Co oznacza natychmiastowe przepalanie nowego bezpiecznika
Jeśli nowy bezpiecznik przepala się w momencie włożenia lub po włączeniu danego odbiornika, oznacza to awarię w obwodzie – zwarcie do masy. Najczęstszą przyczyną jest przetarta izolacja przewodu, która powoduje kontakt przewodu fazowego z ramą lub masą. W tej sytuacji wkładanie kolejnych bezpieczników nie ma sensu – trzeba znaleźć i usunąć zwarcie.
Jak użyć próbnika lub żarówki kontrolnej do wykrycia zwarcia

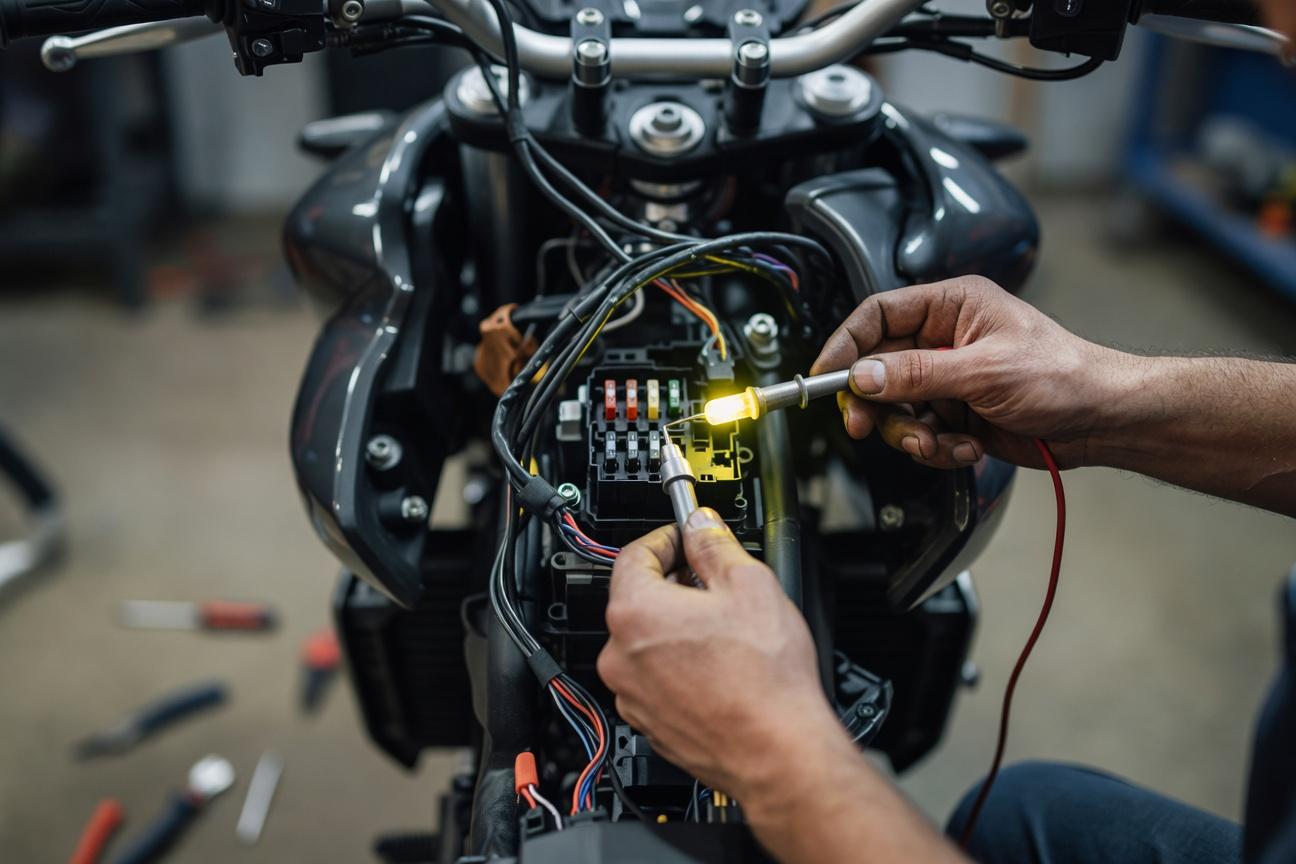

Zamiast wkładać nowe bezpieczniki, podłącz żarówkę kontrolną lub próbnik w miejsce wyjętego bezpiecznika – jeden koniec do gniazda bezpiecznika, drugi do masy. Jeśli żarówka świeci pełnym światłem przy wyłączonym odbiorniku, oznacza to zwarcie do masy w wiązce przewodów. Gdy żarówka gaśnie po odłączeniu odbiornika, zwarcie leży w samym odbiorniku. Ta metoda pozwala bezpiecznie diagnozować bez ryzyka uszkodzenia instalacji elektrycznej pojazdu.
Tabela: Porównanie metod sprawdzania bezpiecznika i zwarcia
| Metoda | Zastosowanie | Zalety | Ograniczenia |
|---|---|---|---|
| Kontrola wizualna | Sprawdzenie bezpiecznika przezroczystego | Szybka, nie wymaga narzędzi | Nie działa przy nieprzezroczystej obudowie |
| Multimetr – test ciągłości | Sprawdzenie bezpiecznika o dowolnej obudowie | Dokładna, uniwersalna | Wymaga multimetru i podstawowej wiedzy |
| Żarówka kontrolna/próbnik | Diagnostyka zwarcia w obwodzie | Bezpieczna, nie niszczy instalacji | Wymaga dostępu do gniazda bezpiecznika |
Gdzie najczęściej występuje zwarcie w motocyklu
Doświadczenie warsztatowe pokazuje, że lwia część zwarć w motocyklach, quadach i skuterach pojawia się w kilku newralgicznych miejscach. Woda, wibracje i ruchy elementów powodują przetarcia izolacji oraz utlenianie styków. Warto wiedzieć, gdzie zaglądać w pierwszej kolejności.
Przewody przy kierownicy, manetkach i główce ramy
To jeden z najczęstszych obszarów występowania zwarć, zwłaszcza w motocyklach takich jak Honda. Przewody przy kierownicy są wielokrotnie wyginane podczas skręcania, a w okolicy manetek i główki ramy izolacja ulega przetarciom. Zdejmij owiewkę lub zaślepki i obejrzyj wiązkę – szukaj widocznych uszkodzeń, startej gumy, miejsc, w których miedź jest odsłonięta. Szczególnie narażone są punkty, gdzie przewody przechodzą przez otwory w ramie lub owiewce.
Zwarcia w oświetleniu: reflektor, kierunkowskazy i oprawki
Oprawki żarówek, zwłaszcza w reflektorze i kierunkowskazach, często zbierają wilgoć. Woda powoduje korozję styków i zwarcia do masy. Wyjmij żarówkę i sprawdź, czy w oprawce nie ma śladów rdzy, zielonkawego nalotu lub wilgoci. Obejrzyj też przewody prowadzące do lamp – mogą być przetarte w miejscach styku z ramą.
Akcesoria jako częsta przyczyna problemów elektrycznych
Dodatkowe urządzenia, takie jak ładowarka USB, grzane manetki, oświetlenie LED czy alarmy, są częstym źródłem zwarć i problemów z instalacją. Błędne podłączenie, słaba izolacja połączeń, a czasem wadliwy sam odbiornik powodują przepalanie bezpieczników. Jeśli problem pojawił się po montażu akcesorium, najpierw sprawdź właśnie ten obwód – odłącz dodatkowe urządzenie i zobacz, czy zwarcie ustępuje.
Jak korzystać ze schematu instalacji i instrukcji obsługi
Schemat elektryczny motocykla to mapa, która pozwala zrozumieć, które przewody idą do którego odbiornika. Instrukcja obsługi zawiera schemat skrzynki bezpieczników – dowiesz się z niej, który bezpiecznik chroni dany obwód. Jeśli nie masz instrukcji, poszukaj jej online według modelu pojazdu. Schemat jest nieoceniony przy tropieniu zwarcia – pozwala zawęzić obszar poszukiwań do konkretnej gałęzi instalacji elektrycznej.
Gdzie kupić części i jak sprawdzić kompatybilność
Bezpieczniki motocyklowe i inne elementy instalacji elektrycznej można kupić w sklepach motocyklowych, na Allegro oraz w specjalistycznych serwisach takich jak Louis Moto. Warto też zaopatrzyć się w zestaw zapasowych bezpieczników. Przy zakupie zawsze podawaj model motocykla oraz rok produkcji. Kompatybilność części sprawdzisz w katalogach online – wpisz numer OEM lub skorzystaj z wyszukiwarki według modelu. Unikaj używanych bezpieczników, bo mogą mieć niewidoczne uszkodzenia.
Jakie informacje przygotować do dokładniejszej diagnozy
W razie awarii, jeśli nie udaje Ci się znaleźć usterki, przygotuj dane, które pomogą mechanikowi lub na forum: model motocykla, dokładny obwód, który przestał działać (np. światło mijania, kierunkowskaz lewy), oraz warunki, w jakich pojawia się problem (po deszczu, po włączeniu zapłonu, po skręceniu kierownicy). Te szczegóły znacznie przyspieszają diagnozę.
Tabela: Objaw – możliwa przyczyna – gdzie sprawdzić
| Objaw | Możliwa przyczyna | Gdzie sprawdzić |
|---|---|---|
| Brak świateł mijania | Przepalony bezpiecznik lub uszkodzona żarówka | Skrzynka bezpieczników, oprawka reflektora |
| Kierunkowskazy nie działają | Przepalony bezpiecznik, uszkodzony przerywacz lub zwarcie w przewodzie | Skrzynka bezpieczników, manetki, wiązka przy główce ramy |
| Bezpiecznik przepala się natychmiast po włożeniu | Zwarcie do masy w obwodzie | Wiązka przewodów, oprawki, akcesoria dodatkowe |
| Nie odpala zapłon | Przepalony bezpiecznik główny lub zwarcie w stacyjce | Skrzynka bezpieczników, stacyjka, wiązka przy zapłonie |
| Światła przygasają podczas jazdy | Słabe połączenie masy lub korozja w skrzynce bezpieczników | Masa przy ramie, styki bezpieczników, akumulator |
Najczęstsze błędy podczas szukania przepalonego obwodu
- Wkładanie bezpiecznika o wyższym amperażu – może stopić przewody i wywołać pożar.
- Stosowanie metody na „iskrę” – celowe zwarcie przewodów w celu sprawdzenia, czy iskrzy, uszkadza instalację i elektronikę.
- Diagnostyka bez wyłączenia zapłonu – ryzyko zwarcia, przepięcia i porażenia prądem.
- Pomijanie schematu instalacji – bez mapy trudno zlokalizować problem, łatwo też pominąć istotne połączenia.
- Wymiana bezpiecznika bez znalezienia przyczyny – jeśli zwarcie nie zostanie usunięte, nowy bezpiecznik natychmiast się przepali.
- Nieodłączanie akumulatora przy poważniejszej diagnostyce – ryzyko zwarcia narzędziem o ramę.
Podsumowanie – bezpieczna diagnostyka krok po kroku
Aby skutecznie znaleźć przepalony bezpiecznik lub zwarcie i nie pogorszyć stanu motocykla, postępuj według tej checklisty:
- Wyłącz zapłon, wyjmij kluczyk, odłącz klemę ujemną akumulatora.
- Zlokalizuj skrzynkę bezpieczników – skorzystaj z instrukcji obsługi.
- Wyjmij podejrzany bezpiecznik i sprawdź go wizualnie lub multimetrem.
- Jeśli bezpiecznik jest przepalony, wymień go na nowy o identycznym amperażu.
- Jeśli nowy bezpiecznik przepala się od razu, podłącz żarówkę kontrolną w gnieździe bezpiecznika.
- Sprawdź przewody przy kierownicy, manetkach i główce ramy – szukaj przetarć i odsłoniętej miedzi.
- Obejrzyj oprawki żarówek i przewody oświetleniowe pod kątem wilgoci i korozji.
- Odłącz dodatkowe akcesoria – jeśli zwarcie ustąpi, źródłem jest akcesorium.
- Skorzystaj ze schematu elektrycznego, aby zawęzić obszar poszukiwań w całej instalacji.
- Jeśli nie znajdujesz usterki, przygotuj dane (model motocykla, obwód, warunki) i skonsultuj się z mechanikiem lub na forum.
Systematyczne działanie i unikanie błędów to klucz do szybkiej i bezpiecznej naprawy instalacji elektrycznej w motocyklu i skuterze, a także gwarancja bezpieczeństwa. Pamiętaj, że bezpiecznik to tylko objaw – zawsze szukaj źródła problemu.
FAQ – Najczęstsze pytania
Jaki prawidłowy amperaż bezpiecznika wybrać?
Zawsze taki sam, jaki był w oryginalnym bezpieczniku. Informację znajdziesz na obudowie bezpiecznika lub w instrukcji obsługi.
Co oznacza zwarcie do masy?
To sytuacja, w której przewód pod napięciem ma kontakt z ramą motocykla (masą), powodując natychmiastowe przepalanie bezpiecznika.
Czy mogę użyć bezpiecznika o wyższym amperażu?
Nie – grozi to przegrzaniem przewodów, stopieniem izolacji i pożarem. Nigdy nie przekraczaj znamionowego amperażu dla bezpieczeństwa swojego motocykla.
Gdzie szukać zwarcia w motocyklu?
Najpierw sprawdź przewody przy kierownicy, manetkach, główce ramy, oprawki żarówek oraz przewody akcesoriów dodatkowych.
Czy żarówka kontrolna jest bezpieczna?
Tak – żarówka ogranicza prąd w obwodzie, co eliminuje ryzyko uszkodzenia instalacji elektrycznej podczas testu na zwarcie.
Kiedy warto skorzystać ze schematu instalacji?
Zawsze, gdy nie możesz zlokalizować zwarcia wzrokowo lub gdy problem dotyczy złożonego obwodu, np. zapłonu lub licznika.
